Precisie horizontale krimpmatrijs 4TS JW-AP16
Precisie horizontale krimpmatrijs 4TS JW-AP16 Thumb

Precisie horizontale krimpmatrijs 4TS JW-AP16

📅 2025-04-28 👁️ 2,814

JW-AP16 (4TS) is een precisie horizontale krimpmatrijs voor OTP U-vormige terminals, gebruikt op terminalmachines in de kabelboomproductie. De matrijs wordt door de persram aangedreven, waarbij de krimphoogte op het ramblok wordt ingesteld en niet op een luchtreductor.

Het lichaam draagt de markering 4TS op het ramblok en op de basis en sluit horizontaal op een U-vormig aambeeld. De terminal komt binnen via een lange gebogen goot die hem voor de neergaande slag op krimphoogte brengt, met de toevoerarm op veerspanning, en twee kartelstellen op het ramblok corrigeren de krimp vanaf de voorzijde. Doordat de goot gebogen is en niet getrapt, wordt de strip over de volle lengte geleid en licht hij bij de invoer niet van de baan.

De matrijs is een vervanging voor horizontale OTP-stations met 4TS-matrijzen, en een tweede matrijs waar dezelfde pers meer dan één terminalmaat uit de U-vormige familie moet verwerken.

Belangrijkste kenmerken

1. Precisie horizontale matrijsvorm, sluitend op een U-vormig aambeeld voor OTP-terminals

2. Lange gebogen invoergoot die de strip op krimphoogte brengt zonder trap in de baan

3. Twee kartelstellen op het ramblok, bereikbaar vanaf de voorzijde van de matrijs

4. Toevoerarm op veerspanning die de terminal tussen de indexslagen tegen de baan houdt

5. Markering 4TS op ramblok en basis, passend bij de matrijsfamilie op de machine

6. Vastgeschroefd ramblok op één basis, zodat inset en geleiding als aparte delen worden onderhouden

Technische specificaties

ParameterSpecificatie
ModelJW-AP16
Typenummer op matrijs4TS
TypePrecisie horizontale krimpmatrijs
ToepassingKrimpen van terminals
MatrijstypeHorizontaal krimpen
CompatibiliteitOTP U-vormige terminals
GebruikProductie van kabelbomen

Toepassingen

— Horizontale OTP-stations met 4TS U-vormige open-barrel terminals

— Kabelboomlijnen die open-barrel terminals in productievolume krimpen

— Vervanging van een 4TS-matrijs met versleten krimpinsets, met behoud van de bestaande montage

— Werkplaatsen die één 4TS lichaam aanhouden en de inserts tussen terminalmaten wisselen

— Kabelboomcellen met OTP U-vormige terminals waar de strip vanaf een lage invoer moet worden geleid

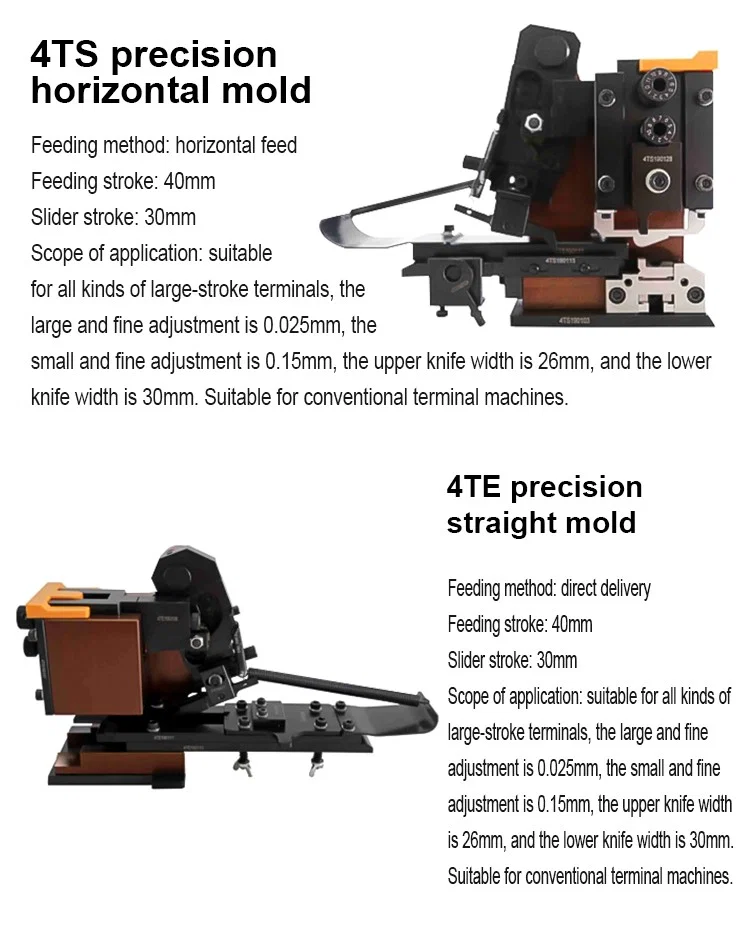

4TS precisie horizontale matrijs en 4TE precisie rechte matrijs met 40 mm toevoerslag
