Automatische strip-, krimp- en twistmachine AWG14-28 JW-CM03

📅 2025-04-28 👁️ 1,715
  • Productmodel: JW-CM03

  • Specificaties

    Draadbereik: AWG14# ~ AWG28# (aanpasbaar)
    Functies: Snijden, strippen, krimpen, draaien
    Klemtypes: Geïsoleerde en niet-geïsoleerde haspelklemmen
    Matrijsverwisseling:
    Optioneel: Transportband voor lange draden
  • Vraag nu een offerte aan

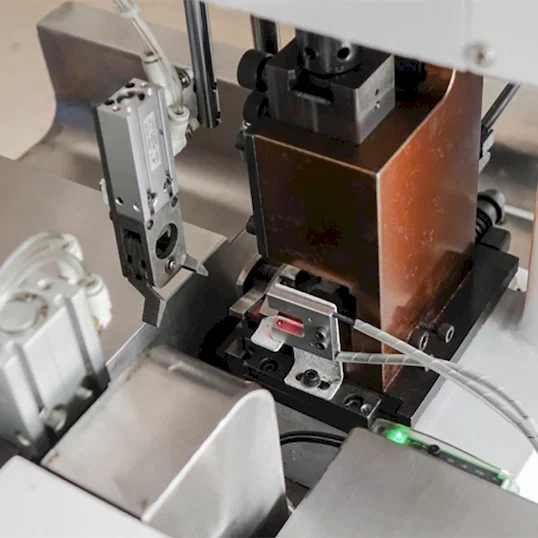

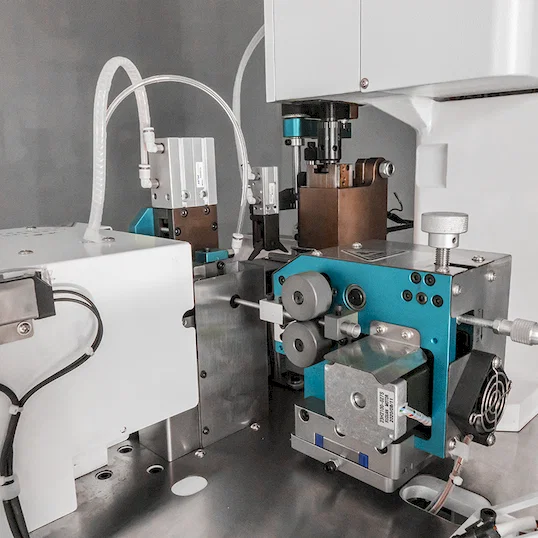

JW-CM03 voert snijden, strippen, klemmen krimpen en aders twisten uit in één doorlopende cyclus. Draad wordt door gemotoriseerde aanvoerrollen van de afwikkelaar getrokken, op lengte gesneden, op de geprogrammeerde positie gestript en daarna bij de enkele kop gekrompen terwijl het twiststation het tegenoverliggende uiteinde sluit.

Omdat de vier stappen in één doorgang lopen, reist de ader niet meer tussen een stripmachine, een krimppers en een handmatig twiststation. Eén operator laadt de haspel en neemt afgewerkte aders af, en de matrijs wordt in minder dan drie minuten gewisseld wanneer de klemfamilie verandert.

De machine dekt vier processen met één krimpkop, zodat per cyclus één klem wordt aangebracht op draad van AWG14 tot AWG28. Waar vertinde uiteinden of 4000-5000 stuks/h nodig zijn, voegt de WPM-151T een soldeerbad toe; waar beide uiteinden klemmen dragen, is de dubbelzijdige JW-CM04 de betere match. Een optionele transportband voert lange aders vrij van de machine af.

Belangrijkste kenmerken

1. Snijden, strippen, krimpen en twisten in één cyclus, zonder opnieuw inspannen tussen stations.

2. Klemtoevoer vanaf rol neemt zowel geïsoleerde als niet-geïsoleerde klemmen op, zodat losse klemmen niet met de hand worden geladen.

3. Matrijswissel in minder dan drie minuten houdt de stilstand kort bij gemengde kabelboompartijen.

4. Draadbereik AWG14 tot AWG28, op aanvraag aanpasbaar.

5. Eén krimpkop brengt per cyclus één klem aan; het vrije uiteinde wordt door het twiststation afgewerkt.

6. Optionele transportband voor lange aders; de kast staat op zwenkwielen en kan tussen lijnen worden verplaatst.

Technische specificaties

ParameterSpecificatie
ModelJW-CM03
DraadbereikAWG14 - AWG28 (aanpasbaar)
KlemtypeKlemmen op rol, geïsoleerd en niet-geïsoleerd
ProcessenSnijden, strippen, krimpen, twisten
KrimpkoppenEnkele kop
MatrijswisselMinder dan 3 minuten
BedieningVolledig automatisch
OptioneelTransportband voor lange draden

Toepassingen

— Bedrading van schakelkasten: PVC-aders AWG16-AWG20 met geïsoleerde vorkklemmen, tegenoverliggend uiteinde getwist voor schroefklemmen.

— Kabelbomen voor apparaten: aders AWG18-AWG22 met ring- en vorkklemmen vanaf rol.

— Verlichtings- en sensordraden: korte snijlengtes met een getwist blank uiteinde voor solderen of klempen.

— Subkabelbomen voor auto en motor: gemengde partijen waarbij de matrijs meerdere keren per dienst wordt gewisseld.

— Aders voor schakelaar- en relaipanelen met geïsoleerde vorkklemmen uit rolvoorraad.

Verwerkingsresultaat: rode draden met ring-, vork- en penklemmen aan beide uiteinden gekrompen
