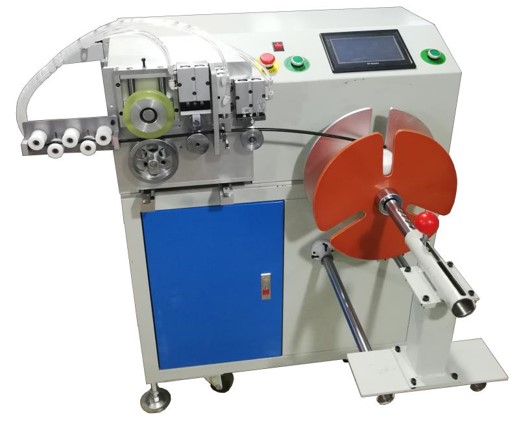

Verstelbare Draad Knip- en Oprolmachine WPM-110CL

Gedetailleerde omschrijving

Headline: Precisie en automatisering opnieuw gedefinieerd: de geavanceerde draadsnijspoelmachine voor superieure draadverwerking

Introductie:

Ervaar een nieuw tijdperk van efficiëntie en precisie in draadverwerking met onze geavanceerde draadsnijspoelmachine. Deze ultramoderne apparatuur is ontworpen om uw draadoprol- en snijbewerkingen te automatiseren en te optimaliseren, en levert uitzonderlijke nauwkeurigheid en consistente resultaten. Met hoogwaardige elektrische hoofdcomponentenen zorgvuldig vervaardigde mechanische onderdelen, is deze machine ontworpen voor betrouwbaarheid, duurzaamheid en superieure prestaties in veeleisende productieomgevingen.

Belangrijkste kenmerken en voordelen:

• Zeer nauwkeurig opwindmechanisme: Aangedreven door een robuuste servomotor van 750 W en een planetair verloopstuk, zorgt het opwindmechanisme voor soepel, nauwkeurig en krachtig oprollen. Deze combinatie garandeert een constante wikkelkwaliteit en een efficiënte werking.
• Intelligent PLC-besturingssysteem met touchscreen-interface: De geïntegreerde PLC-besturing, gecombineerd met een gebruiksvriendelijk touchscreen, zorgt voor een intuïtieve bediening en een nauwkeurige controle over alle machinefuncties. Het programmeren van wikkelparameters en -aanpassingen is eenvoudig en efficiënt, waardoor het gemak voor de operator wordt gemaximaliseerd.
• Japanse NSK glijgeleiderail voor een soepele en nauwkeurige beweging: Door gebruik te maken van verschuifbare geleiderails van het merk NSK uit Japan, zorgt de machine voor een uitzonderlijk soepele en nauwkeurige lineaire beweging. Dit hoogwaardige onderdeel draagt bij aan de algehele precisie en betrouwbaarheid van het draadoprolproces.
• Robuust en duurzaam rek en chassis: Deze machine is gebouwd op een stevig, zelfgemaakt rek en chassis en is ontworpen voor duurzaamheid en stabiliteit op lange termijn in veeleisende industriële omgevingen. De robuuste constructie zorgt voor consistente prestaties en minimaliseert trillingen tijdens het gebruik.
• Betrouwbare elektrische componenten voor consistente prestaties: Met twee sets relais en een set OMRON-sensoren als elektrische hoofdcomponentengarandeert de machine betrouwbare en consistente elektrische prestaties. Deze hoogwaardige componenten dragen bij aan de algehele stabiliteit en levensduur van de apparatuur.
• Geïntegreerd pneumatisch draadsnijmechanisme: Het ingebouwde pneumatische draadknipmechanisme zorgt voor schoon, efficiënt en geautomatiseerd draadknippen na het oprollen. Dit geautomatiseerde proces elimineert handmatige snijstappen, waardoor de productiviteit en precisie worden verbeterd.
• Nauwkeurige metertelling met roterende encoder: De machine maakt gebruik van een trekkend roterend encoder-gebaseerd metertelmechanisme voor zeer nauwkeurige draadlengtemeting. Deze nauwkeurige teller zorgt voor consistente spoellengtes en minimaliseert materiaalverspilling.
• CNC-gefreesde opspanonderdelen voor precisietechniek: Kritische montageplaten en het verwerken van armatuuronderdelen worden vervaardigd met behulp van CNC-computer gong numerieke besturing bewerkingscentra. Dit zorgt voor een uitzonderlijke precisie en maatnauwkeurigheid, wat bijdraagt aan de algehele kwaliteit en prestaties van de machine.
• Hoogwaardige verwerking en montage: Alle onderdelen ondergaan een rigoureuze verwerking in overeenstemming met technische ontwerpen, waaronder frezen, slijpen, draaien, draadsnijden en warmtebehandeling. Dit nauwgezette productieproces, gevolgd door zorgvuldig klemmen, elektrische installatie en inbedrijfstelling, garandeert de hoogste kwaliteit en prestaties.
• Aanpasbare draadbevestiging (as) voor veelzijdigheid: De draadarmatuur (as), gemaakt van duurzaam roestvrij staal, kan worden aangepast aan specifieke eisen van de klant. De machine is uitgerust met een standaard spoel voor het opwikkelen van draad, waardoor deze kan worden aangepast aan verschillende draadtypes en spoelafmetingen.
• Instelbare wikkelparameters voor flexibiliteit: Gebruikers kunnen eenvoudig de binnendiameter van de wikkeling (50-300 mm), wikkelmeters of -bochten en wikkelsnelheid (1-8 omwentelingen / seconde) aanpassen om aan verschillende draadspecificaties en spoelvereisten te voldoen.
• Optionele rijslag voor verschillende spoellengtes: De machine wordt standaard geleverd met een rijslag van 120 mm, met een optionele slag van 200 mm beschikbaar voor het verwerken van langere spoelen, waardoor aanpassing aan verschillende spoellengtes mogelijk is.
• Breed scala aan opties voor schijfdiameters: Kies uit meerdere schijfdiameters (220 mm, 280 mm, 320 mm, 350 mm – 350 mm aanpasbaar) om de machine te optimaliseren voor verschillende spoelmaten en draadvolumes.
• Compacte voetafdruk en beheersbaar gewicht: Met afmetingen van L800×W1000×H1030 en een gewicht van 180KG biedt de machine een relatief compacte voetafdruk, waardoor deze geschikt is voor verschillende productieomgevingen.
