Pneumatische strip- en twistmachine voor kabel JW-ST03

📅 2025-04-28 👁️ 242
  • Productmodel: JW-ST03

  • Specificaties

    Aandrijving: Gas-elektrisch
    Bediening: Pneumatisch
    Ontwerp: Ergonomisch schuin rugontwerp
    Cilinders: Dubbele bewegende cilinder
    Smering: Zelfvoorzienend olie/gas systeem
    Toepassing: Grote/kleine draden, lange/korte draden
    Geschikt voor: AC/DC, netsnoer, schededraad, computerdraad, elektronische draad, meeraderige draad, kabel, vlakke lijn
  • Vraag nu een offerte aan

De JW-ST03 is een pneumatische tafelstripper voor AC/DC-draad, netsnoer, beklede kabel, computer- en elektronische draad, meeraderige kabel en platte lijn. De machine snijdt, stript en twisteert in één reeks, en de dubbele bewegende cilinder met eigen olie-luchtvoorziening drijft de meskop aan zonder motor aan de werkzijde.

Bij een handstripper houdt de operator de kabel vast en trekt hij tegen het mes, waardoor de treklengte per stuk verschilt. Hier bewegen de twee cilinders in tegengestelde richting, de ene sluit de messen en de andere trekt de afgestroopte huls weg, zodat de striplengte door de slag wordt bepaald; de schuine achteropstelling laat bovendien de onderarm rusten terwijl een lange reeks snoeren wordt aangevoerd.

Ten opzichte van de WPM-200, die enkeladerig draad van 1-4 mm op een compacte ronde kop verwerkt, is de ST03 de grotere gas-elektrische eenheid voor beklede en platte kabel met een eigen luchtcircuit. De machine stript alleen geïsoleerde kabel; lakfilm blijft het werk van de WPM-550.

Belangrijkste kenmerken

1. Snijden, strippen en twisten uit één pneumatische reeks, zodat een snoer in één hantering is voorbereid.

2. Dubbele bewegende cilinder: sluiten van de messen en trekken van de huls worden uit tegengestelde richtingen aangedreven, wat de striplengte door de slag vastlegt in plaats van door handkracht.

3. Olie-luchtsysteem met eigen filter-regelaar en manometer, zodat de machine niet afhankelijk is van een voorgesmeerde bedrijfsleiding.

4. Geschikt voor AC/DC-draad, netsnoer, beklede draad, computer- en elektronische draad, meeraderige kabel, kabel en platte lijn.

5. Schuine achteropstelling volgens ergonomie: de kop staat schuin op de operator, zodat de pols neutraal blijft bij lange series.

6. Pneumatische besturing zonder motor in de kop, wat de werkzijde licht houdt en het mesgebied vrij van elektrische delen.

Technische specificaties

ParameterSpecificatie
ModelJW-ST03
MachinetypeGas-elektrische pneumatische kabelstripmachine
AandrijftypeGas-elektrisch en pneumatisch
CilindersysteemDubbele bewegende cilinder, eigen olie- en luchtvoorziening
BedieningPneumatische besturing
FunctieSnijden, strippen, twisten
OntwerpSchuine achteropstelling volgens ergonomie
WerkpositieOp de werkbank

Toepassingen

— Montage van netsnoeren: snijden, strippen en twisten van twee- en drieaderig snoer vóór het overgieten van de stekker.

— Voorbereiden van beklede kabel: strippen van de buitenmantel en de binnenaders op meeraderige kabel.

— Computer- en elektronische draad: voorbereiden van binnenaders op data- en signaalleidingen.

— Platte kabel en lintlijn: strippen van platte lijnuiteinden voor connectoraansluiting.

— Reparatie van elektrische apparaten: opnieuw aansluiten van AC/DC-aders en beklede draad in servicewerkplaatsen.

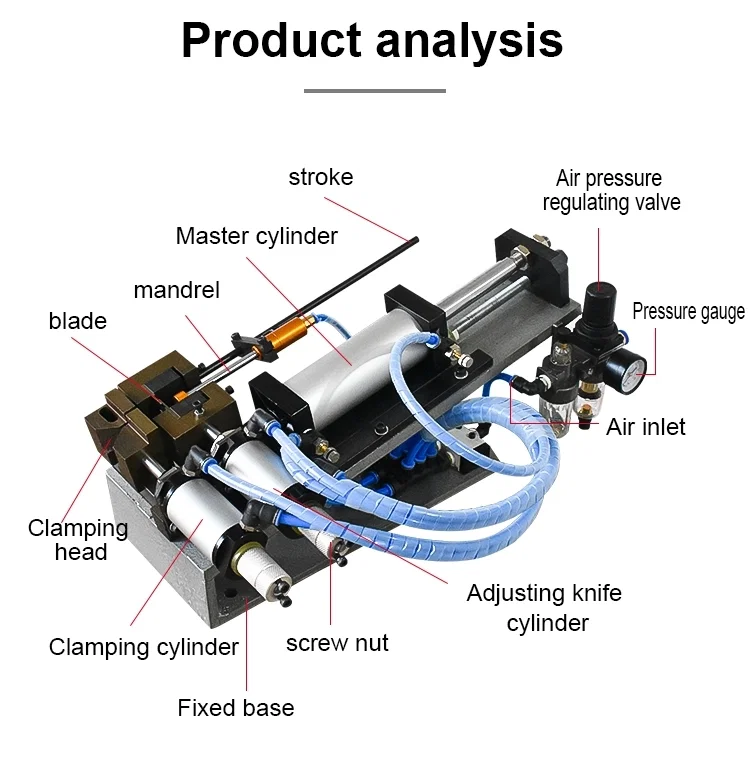

Pneumatisch-elektrische stripmachine met verticale cilinder, meskop en blauwe luchtleidingenZijaanzicht van de pneumatische stripmachine met hoofdcilinder en drukregelaarPneumatische stripmachine met schuivende zitting, klemkop en voetpedaalGestripte kabelmonsters: meeraderige netsnoeren met zichtbare gekleurde geleidersStripmachines 305 en 310 met specificatietabellenStripmachine 330 met specificatietabel 930x450x415 mmStripmachine 430 en referentietabel van het volledige gas-elektrische modelOnderdelen van de stripmachine: mes, klemkop, hoofdcilinder, ventiel en manometerPneumatische stripmachine vrijstaand op wit, driekwartaanzichtDetailpanelen: hoogwaardig mes, luchtdrukventiel, cilinders en schuivende zittingVoor- en zijaanzicht in spotlight van de pneumatische stripmachineTwee aanzichten van de stripmachine met klemkop en luchtregelaar
