Lusbuigmachine voor metaaldraad 1-6 mm JW-ST02
Lusbuigmachine voor metaaldraad 1-6 mm JW-ST02 Thumb

Lusbuigmachine voor metaaldraad 1-6 mm JW-ST02

📅 2025-04-28 👁️ 753
  • Productmodel: JW-ST02

  • Specificaties

    Draadmaat: 1-6 vierkant
    Buigvormen: bogen, halfronde bogen, U-vorm, ronde vorm
    Bediening: aanraakschakelaar met wiskundeweergave
    Ventiel: luchtdrukventiel met manometer
    Toepassing: ijzerwaren- en draadindustrieën
  • Vraag nu een offerte aan

De JW-ST02 vormt haken, U-vormen, volledige rondingen, bogen en halfronde bogen uit metaaldraad van 1-6 mm2 in één cyclus. De vormkop werkt pneumatisch, de buiggegevens worden op het touchscreen ingevoerd en de werkdruk wordt ingesteld op de klep en manometer aan de zijkant van de machine.

Met de hand buigen over een penmal geeft elke keer een andere radius en vraagt meestal een tweede bewerking om de lus te sluiten. Hier vormt de pneumatische kop de draad in één slag rond de matrijs en komt het deel afgewerkt uit de machine; omdat de buiggegevens als getallen op het touchscreen staan, wordt de volgende partij met dezelfde waarden ingesteld in plaats van met een monster tegen het licht.

De machine buigt alleen: zij snijdt, stript en richt niet, wat haar onderscheidt van de stripmachine JW-ST03 en de staalkabelsnijder CT01. Binnen het assortiment is het de eenheid voor oogjes, S-haken en draadhengels in plaats van voor het voorbereiden van geleideruiteinden.

Belangrijkste kenmerken

1. Draadbereik 1-6 mm2, voor ijzerdraad en non-ferrodraad die in bouwbeslag worden gebruikt.

2. U-vorm, ronding, boog en halfronde boog in één cyclus gevormd, zonder tweede sluitdoorgang.

3. Touchscreen met numerieke invoer van buigparameters, zodat herhaalorders worden opgeroepen in plaats van proefondervindelijk ingesteld.

4. Pneumatische vormkop met drukklep en manometer, die de kracht op de draaddikte afstemt in plaats van op de arm van de operator.

5. Rode noodstop op het bovenpaneel en stelvoeten om op een ongelijkmatige werkbank waterpas te stellen.

6. Matrijsblok verdiept achter een geborsteld roestvast frontpaneel, zodat de draad op tafelhoogte wordt ingevoerd en het gevormde deel vrij naar beneden valt.

Technische specificaties

ParameterSpecificatie
ModelJW-ST02
MachinetypePneumatische buig- en lusmachine
Draadbereik1-6 mm2
BuigmogelijkhedenU-vorm, rondvorm, bogen, halfronde bogen
WerkingVormen in één slag
BesturingTouchschakelaar met numerieke weergave
AandrijfsysteemLuchtdrukklep met manometer
MateriaalgeschiktIJzerdraad, metaaldraad, diverse draden

Toepassingen

— Metaalbedrijven: S-haken en oogjes van ijzerdraad, in één cyclus gevormd.

— Presentatie en stellingbouw: draadhaken en U-beugels voor perforatiebord en rekken.

— Productie van draadmanden en karren: hengsels en randlussen gebogen op de pneumatische kop.

— Tuin en afrastering: lusu­iteinden en boogdelen op gecoat draad.

— Kledingaccessoires: haak- en lusonderdelen van draad voor hangers en presentatiestandaards.

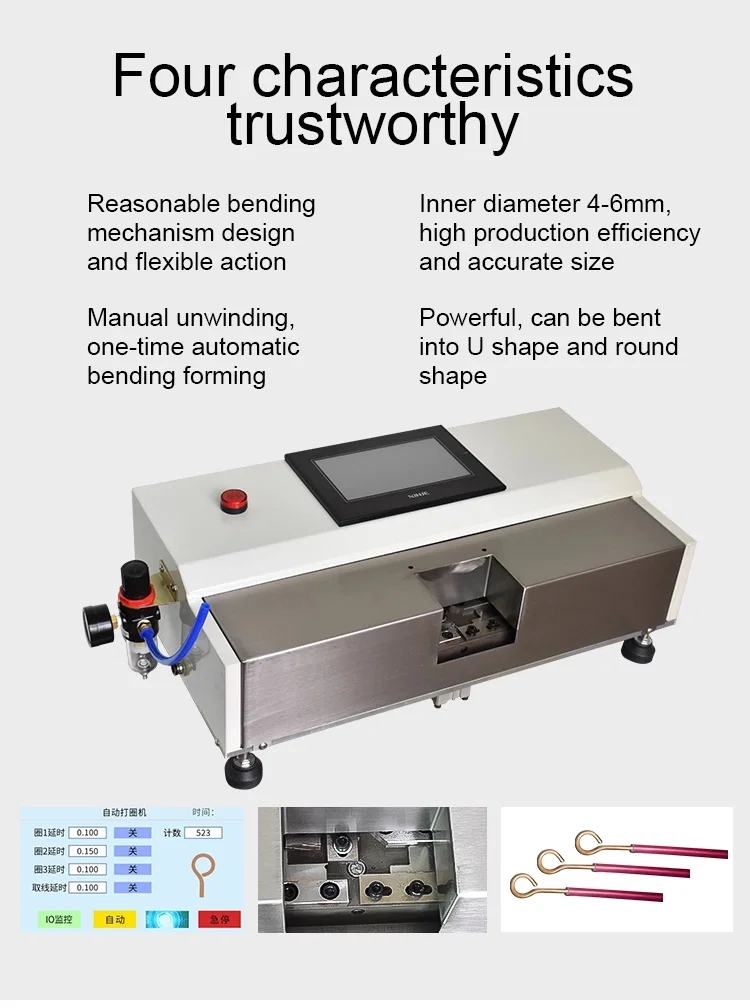

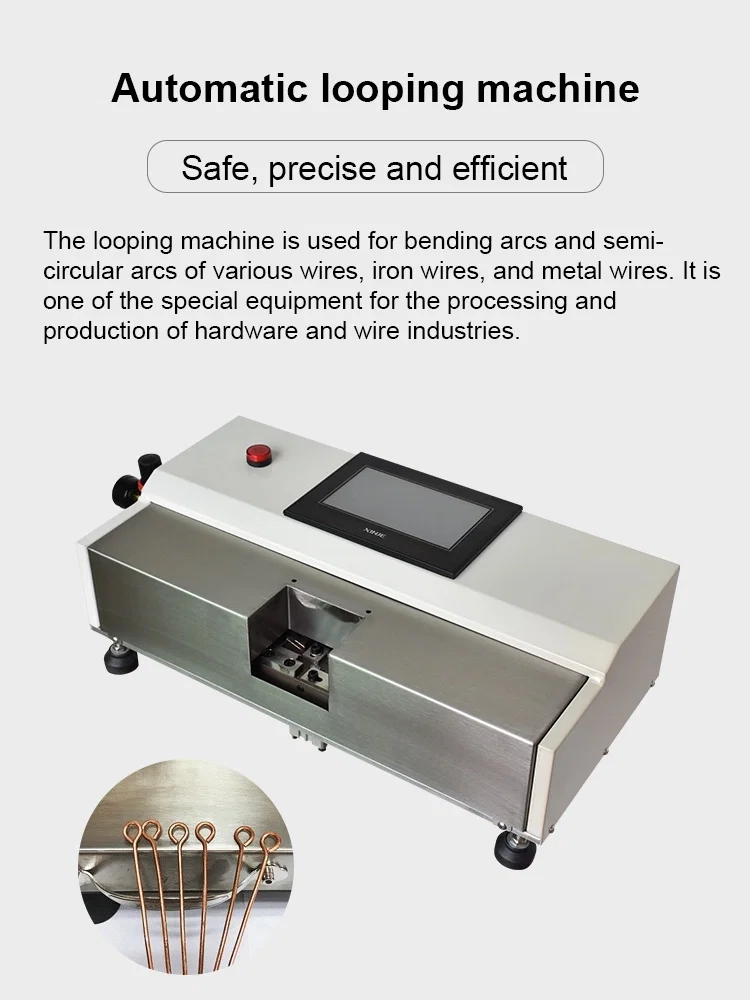

Automatische lusmachine met touchscreen, rode knop en ingezet gelust koperdraadAutomatische lusmachine vergeleken met handmatige buigtang en slechte buigingenLusmachine met buigmechanisme, U-vorm en ronde lusmonstersLusmachine 500x270x170 mm met pneumatische regelaar en parametertabelLusmonsters: koperdraden aan beide uiteinden gelust en lussen met gele hulsDetails van touchscreen, buigmechanisme en luchtdrukklepVoor- en achteraanzicht van de compacte automatische lusmachineBoven-, zij- en basisaanzicht met luchtleidingen op de lusmachineAccessoires: drie mallen, blauwe luchtslang, voetpedaal en voedingskabel
