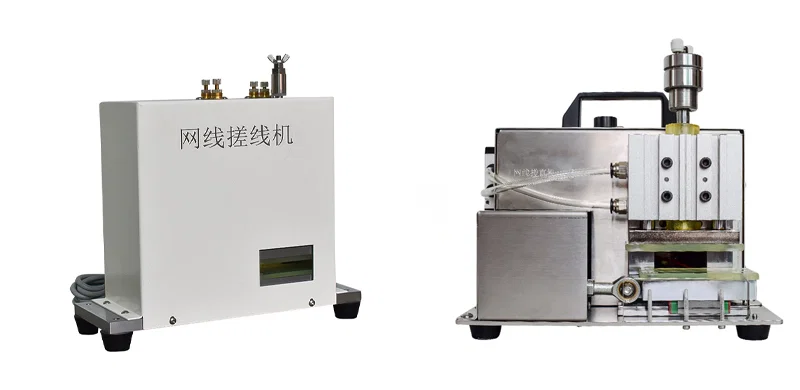

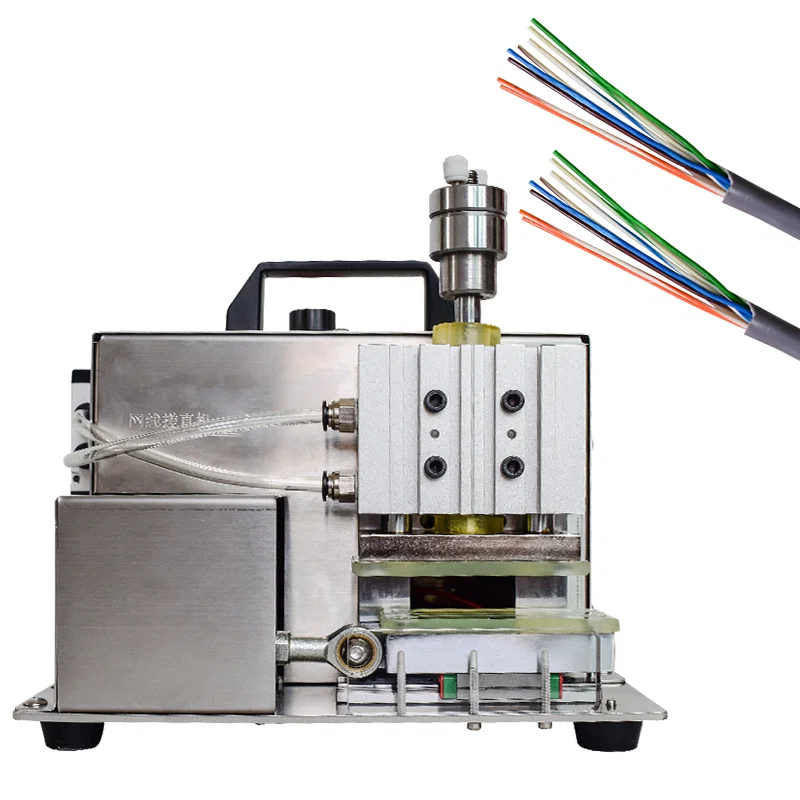

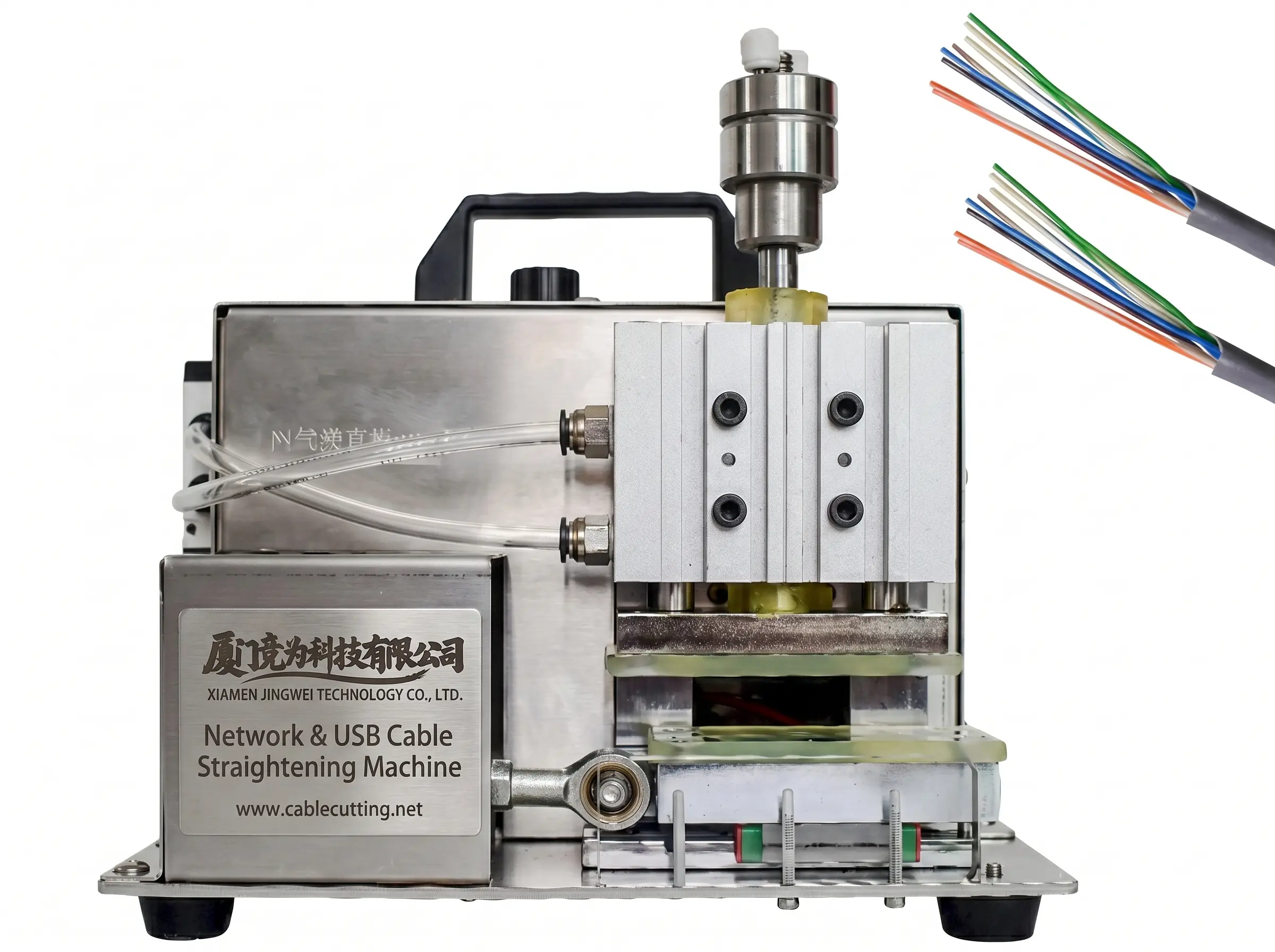

De WPM-809D richt de getwiste paren aan het einde van een netwerk- of USB-kabel voordat er wordt aangesloten. De machine werkt over een richtlengte van 10 tot 60 mm, de lengte geleider die normaal vrijligt voordat een RJ45-stekker of USB-contact wordt gemonteerd, en wordt met een voetschakelaar bediend zodat beide handen aan kabel en connector blijven.
Met de hand ontwisten laat resttwist en verbogen adereinden achter, wat later blijkt uit een mislukte wiremap of een contact dat niet in de stekker valt. Hier wordt het kabeleinde tussen een gegroefde plaat en een pad geperst onder 0,2 tot 0,5 MPa lucht, en komen de paren over de ingestelde lengte parallel en vlak uit. De luchtdruk en de richtlengte zijn de twee instellingen die tellen, en beide liggen vast op de machine zodat het resultaat niet afhangt van hoe hard de operator trekt.
Het is een voorbereidingsgereedschap en geen verwerkende machine: de unit knipt, stript en krimpt niet. In de volgorde staat hij na het verwijderen van de mantel en voor het krimpen van de stekker, en het is de enige unit in deze groep die op de geleiders werkt nadat ze zijn gestript en niet op het kabeleinde zelf.

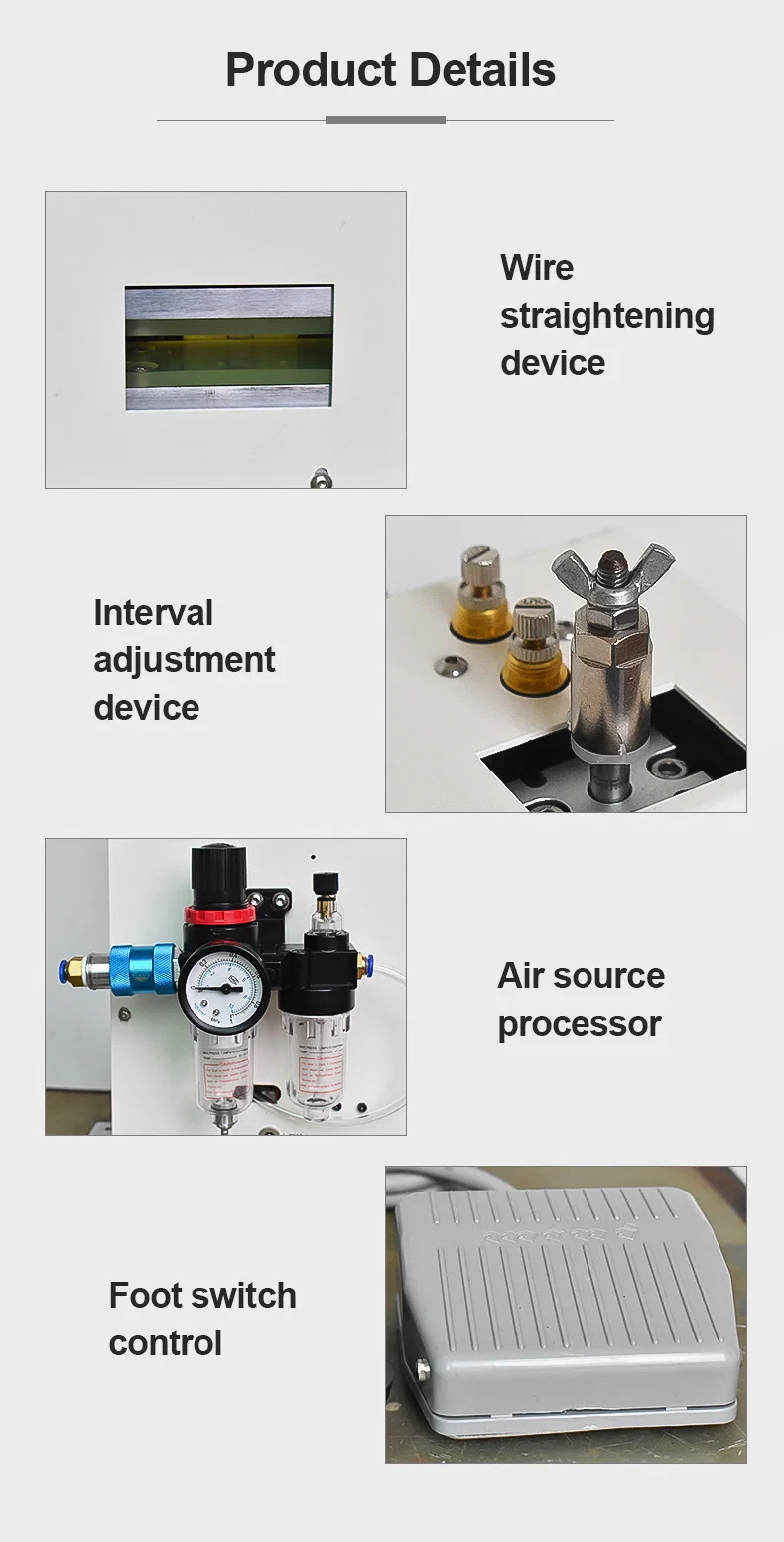

Belangrijkste kenmerken
1. Richtlengte van 10 mm tot 60 mm, passend bij de geleiderlengte die voor een RJ45- of USB-aansluiting vrijligt.
2. Perslucht van 0,2 tot 0,5 MPa drukt de pad op de gegroefde plaat, zodat de richtkracht door de regelaar wordt bepaald en niet met de hand.
3. Bediening met voetschakelaar houdt beide handen vrij voor kabel en connector tijdens de cyclus.
4. Motor van 30 tot 60 W op AC 100 tot 240 V 50/60 Hz, zodat dezelfde unit op beide netspanningen werkt zonder transformator.
5. Behuizing van roestvast staal 304, 29 x 24 x 21 cm en 9,5 kg, met draaggreep om tussen werkbanken te verplaatsen.
6. Wasbord en voetschakelaar zijn als slijtdelen vermeld en zijn vervangbaar; lengtes buiten het bereik van 10 tot 60 mm worden op bestelling gemaakt.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | WPM-809D |
|---|
| Machinetype | Automatische richter voor netwerk- en USB-kabel |
|---|
| Ingangsvoeding | AC 100 tot 240 V, 50/60 Hz |
|---|
| Motorvermogen | 30 tot 60 W |
|---|
| Perslucht | 0,2 tot 0,5 MPa |
|---|
| Richtlengte | 10 tot 60 mm |
|---|
| Bediening | Voetschakelaar |
|---|
| Materiaal behuizing | Roestvast staal 304 |
|---|
| Afmetingen | 29 x 24 x 21 cm |
|---|
| Gewicht | 9,5 kg |
|---|
| Slijtdelen | Wasbord, voetschakelaar |
|---|
Toepassingen
— Assemblage van Cat5e- en Cat6-patchkabels, waarbij de vier paren worden rechtgelegd voordat de RJ45-stekker wordt gekrompen.
— Assemblage van USB-kabel, waarbij de geleiders vlak worden gemaakt voor het inbrengen van de contacten.
— Aansluiten en repareren van netwerkkabel op locatie, waar een handgereedschap de paren getwist zou achterlaten.
— Productie van patchpanelen en kastbedrading, met gelijke adereinden over een batch.
— Bekabeling van beveiligings- en bewakingscamera's, waarbij Cat-kabel op locatie wordt aangesloten met een herhaalbaar einde.
