AT-101 Gebruikershandleiding Handmatige Tapewikkelmachine
T-101 handheld tape wrapping machine voor het bundelen van kabels en draden. 4-versnellingsbak, 4000mAh lithiumbatterij, ondersteunt PVC/flanel/doektape 10-25mm. Draagbaar, voetpedaal optioneel, 5 uur batterijduur.
Lees deze handleiding zorgvuldig door voor veilig gebruik voordat u de machine gebruikt!
1. Knoppen en Bedieningsmodi
De AT-101 handmatige tapewikkelmachine heeft een eenvoudig bedieningspaneel met de volgende knoppen:

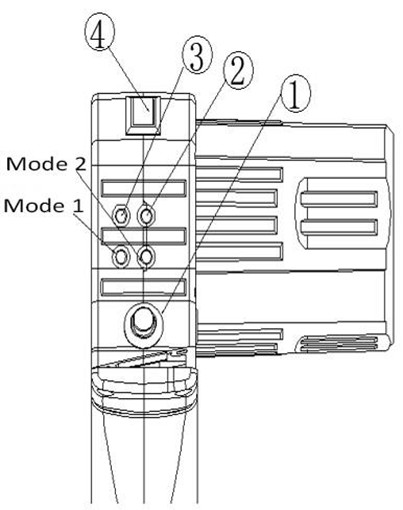

Overzicht Knoppen
1. Remknop
2. Snelheid verlagen knop "-"
3. Snelheid verhogen knop "+"
4. Hoofdschakelaar
De snelheid heeft 5 versnellingen en kan worden aangepast aan de hand van de daadwerkelijke bediening en productievereisten.
Aandrijfgedeelte
De remknop wordt ingedrukt om te remmen, en het blauwe lampje brandt continu. Als u het remmen wilt annuleren, raakt u de remknop voorzichtig aan.
Druk op de hoofdschakelaar. Wanneer de machine in stand-by staat, brandt het groene lampje.
Bedieningsmodi
Modus 1: Dubbelklik op de schakelknop om te starten. Laat los en klik eenmaal om te stoppen.
Modus 2: Klik op de schakelknop om te starten. Laat los en het stopt automatisch.

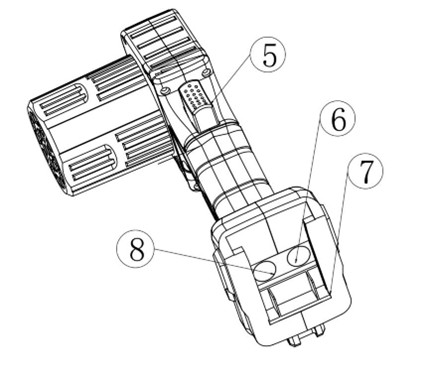

2. Details Bedieningspaneel
5. Start/Stop schakelaar
6. Pin-gat voedingsadapter
7. Pinnen 2000mAh lithiumbatterij
8. Pin-gat voetschakelaar
Wanneer de machine in stand-by staat en het groene lampje brandt continu, dubbelklik op de Start/Stop knop om te starten. Wanneer de knop opnieuw wordt ingedrukt, buffert het vliegwiel één cirkel en stopt dan met werken, en keert de machine terug naar stand-by.
Als u het vliegwiel handmatig draait, moet u de remknop indrukken; het kan worden gedraaid wanneer het blauwe en groene lampje continu branden.
3. Transmissiegedeelte
Overzicht Componenten
1. Vliegwiel
2. "C"-vormige bevestigingsplaat van de messenhouder
3. Messenhouder
4. Tapewiel
5. Rol-as
6. Bevestigingsplaat van het tapewiel
De "C"-vormige bevestigingsplaat van de messenhouder, messenhouder, tapewiel, rol-as en bevestigingsplaat van het tapewiel zijn vastgemaakt aan het vliegwiel.
De roterende beweging van de motor wordt gevormd door de tandwielen in het transmissiegedeelte. De roterende beweging heeft het middelpunt van het vliegwiel als rotatiecentrum.
Veiligheid Messenhouder
Er zit een verborgen mes in de messenhouder, die de operator effectief kan beschermen tegen letsel door verkeerd contact.
Tape Laden
Het tapewiel wordt gebruikt om de tape te installeren, die door de bevestigingsplaat van de messenhouder wordt geleid via de rol-as en op de messenhouder wordt geplaatst.
Veiligheidsaandacht
Raak het tapewiel niet aan tijdens het werken.
Houd altijd een veilige afstand van meer dan 60 cm tot het tapewiel.

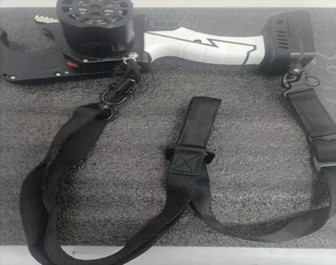

4. Installatie Schouderriem

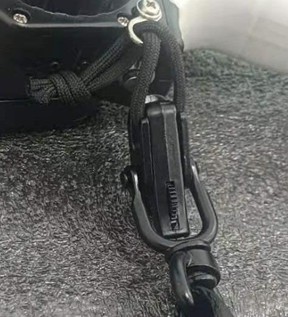

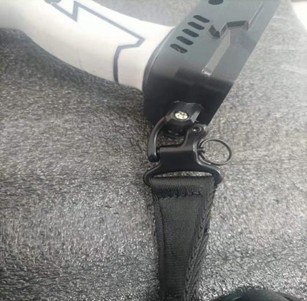

Schuif omhoog en maak de vergrendeling los om de armband te verwijderen.
Schuif omlaag en vergrendel om te installeren.
Trek aan de armband om te installeren en demonteren.

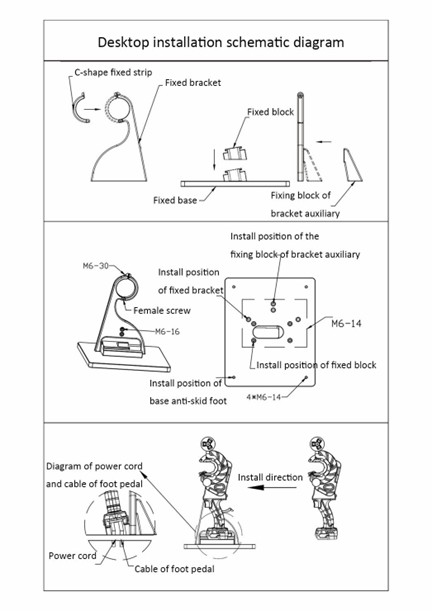

5. Algemeen Schematisch Diagram
6. Smeeronderhoud
Breng regelmatig vet aan op de smeerinlaat om optimale prestaties te behouden.
Let op:
• Schakel de stroom uit bij het injecteren van vet.
• Vet injectie-interval: 2 ml per maand.
7. Technische Parameters
|
Specificatie |
Details |
|
Afmetingen Taping Machine (zonder batterij) |
110 mm x 160 mm x 360 mm |
|
Gewicht Taping Machine |
Ongeveer 1 KG |
|
Afmetingen Desktop Basis (zonder houder) |
250 mm x 300 mm x 280 mm |
|
Gewicht Desktop Basis |
Ongeveer 5 KG |
|
Specificatie Batterij |
4000mAh Lithium |
|
Spanning Batterij |
10-21V - 4.0A |
|
Ontlaadtijd Batterij |
Ongeveer 5 uur |
|
Gewicht Batterij |
Ongeveer 0.6 KG |
|
Tape Snelheid - Versnelling 1 |
150 t/min |
|
Tape Snelheid - Versnelling 2 |
200 t/min |
|
Tape Snelheid - Versnelling 3 |
350 t/min |
|
Tape Snelheid - Versnelling 4 |
500 t/min |
|
Breedte Tape |
10-25 mm |
|
Max. Buitendiameter Tape |
110 mm |
|
Binnendiameter Tape |
38 mm (andere maten kunnen worden aangepast) |
|
Soorten Tape |
PVC-tape, flanellen tape, stoffen tape, enz. |
|
Toepassingsbereik Tape |
5 mm - 30 mm (25 mm of minder aanbevolen) |
