OTP-krimpmes van DC53-staal 60 HRC JW-BL01
OTP-krimpmes van DC53-staal 60 HRC JW-BL01 Thumb

OTP-krimpmes van DC53-staal 60 HRC JW-BL01

📅 2025-04-29 👁️ 1,721
  • Productmodel: JW-BL01

  • Specificaties

    Materiaal: DC53 wolfraamstaal
    Hardheid: 60 graden
    Levensduur: >50 miljoen keer
    Toepassing: Terminalkrimpmachine, draadstrip en krimpmachine matrijzen
  • Vraag nu een offerte aan

JW-BL01 is een krimpmes in OTP-uitvoering voor automatische kabelschoenmachines. Het is het snijdende deel in de OTP-applicator: het snijdt het kabeleinde haaks af en opent de isolatie vóór de krimpslag, en het blijft in het gereedschap zitten terwijl de machine kabelschoen na kabelschoen verwerkt. Het is een reservedeel voor bundelwerkplaatsen en geen machine op zich.

Het mes wordt geslepen uit Japans DC53-wolfraamstaal en in vacuüm warmtebehandeld tot een hardheid van 60. DC53 houdt bij die hardheid veel langer een snede dan standaard matrijsstaal, zodat de striptip op vertind koper niet afrondt, en de opgegeven levensduur is 50 miljoen cycli of meer. Het vlakke OTP-lichaam draagt een tweetandige striptip, die beide zijden van de isolatie op dezelfde diepte insnijdt en een haakse schouder achterlaat in plaats van een gescheurde.

Hij past op standaard OTP-applicatoren van kabelschoenmachines en vervangt een versleten, afgebroken of gepolijst mes zonder de gereedschapinstelling te wijzigen. Omdat de tipopening de kabelschoen- en draadspecificatie volgt, wordt besteld op machinemodel en kabelschoennummer. Eén reservestel bij de lijn houden is de gebruikelijke praktijk.

Belangrijkste kenmerken

1. Materiaal: Japans DC53-wolfraamstaal, gekozen om slijtvastheid bij hoge hardheid en niet alleen om taaiheid.

2. Hardheid: 60 HRC na vacuüm warmtebehandeling, het bereik waarin de striptip op koper scherp blijft zonder af te brokkelen.

3. Levensduur: opgegeven op 50 miljoen cycli of meer, wat het wisselinterval bepaalt op een draaiende kabelschoenmachine.

4. OTP-profiel: vlak lichaam met een tweetandige striptip die beide isolatiewanden op dezelfde diepte insnijdt.

5. Montage: één rond bevestigingsgat, zodat het mes op de bestaande applicatorpen valt en met één schroef wordt vastgezet.

6. Passing: gemaakt voor OTP-applicatoren op kabelschoenmachines, afgestemd op de gebruikte kabelschoen- en draadspecificatie.

Technische specificaties

ParameterSpecificatie
ModelJW-BL01
MestypeOTP-krimpmes
MateriaalDC53-wolfraamstaal
Hardheid60 HRC
WarmtebehandelingVacuüm
Levensduur50+ miljoen cycli
BevestigingEén rond montagegat (foto)
ToepassingKabelschoenmachines, kabelbundelproductie

Toepassingen

— Automatische kabelschoenmachines met OTP-applicatoren: kabeleinde afsnijden en isolatie strippen vóór de krimpslag.

— Bundelassemblagelijnen met PVC- en XLPE-geïsoleerde litzedraad, waar de striplengte kort is en haaks moet blijven.

— Kabelschoenmachines die tussen meerdere kabelschoennummers worden gedeeld, waarbij het mes samen met de applicator wordt gewisseld.

— Gereviseerde of geïmporteerde OTP-applicatoren die een vervangmes nodig hebben dat op de bestaande gereedschaphouder past.

— Preventief onderhoud, waarbij het mes wordt vernieuwd voordat snedeslijtage zichtbaar wordt als losse strengen of een rafelige isolatieschouder.

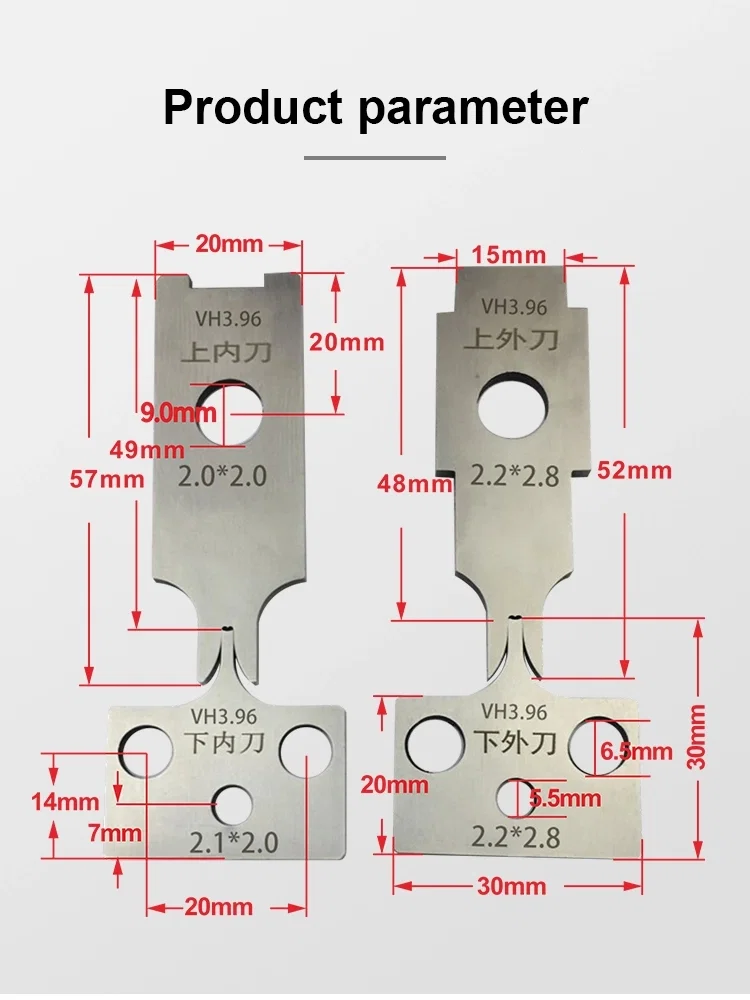

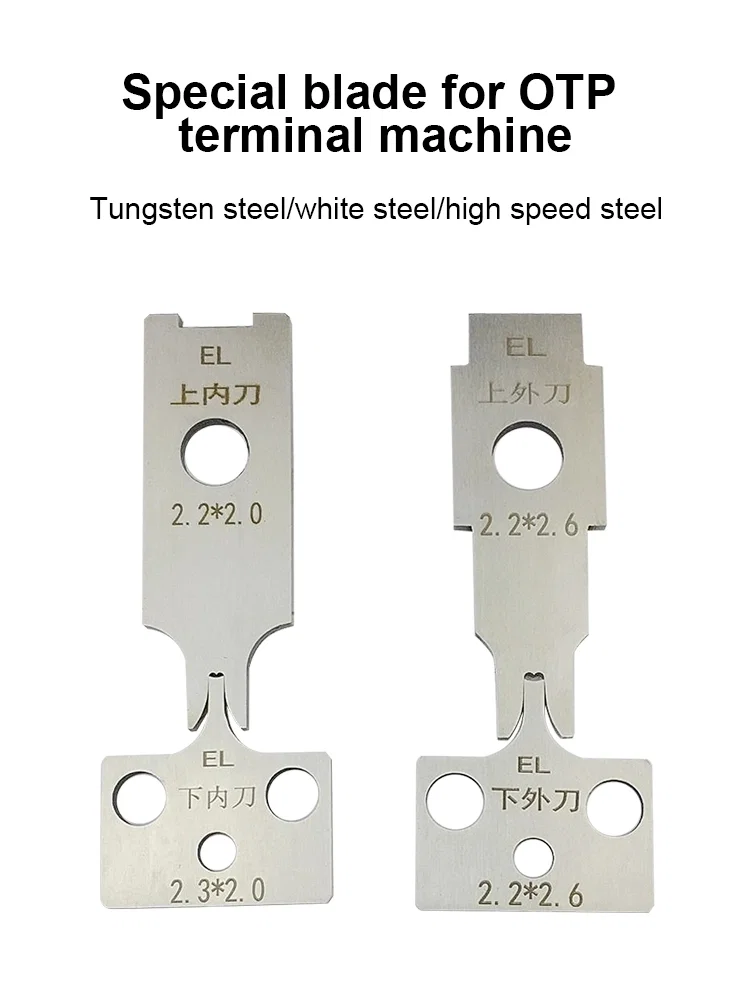

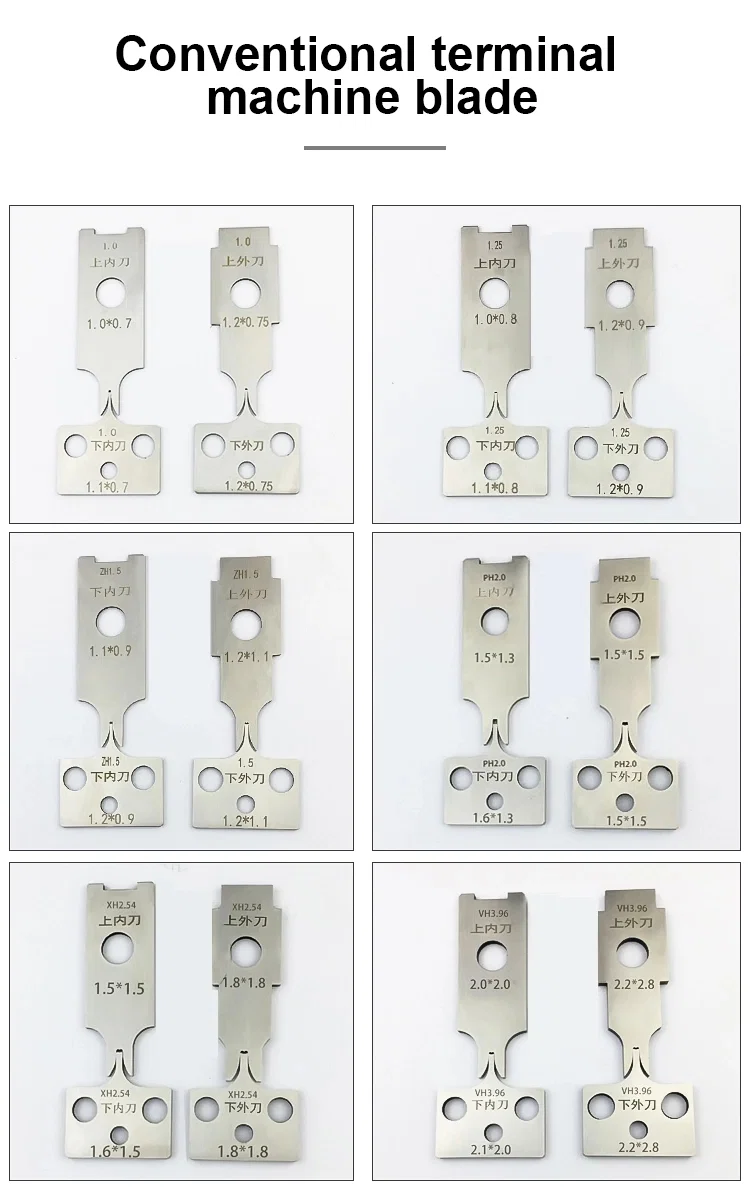

Messtellen voor conventionele kabelschoenmachines met labels 1.0, 1.25, 2H1.5, PH2.0, XH2.54 en VH3.96Maatttekening van boven- en ondermes VH3.96 met maten in millimetersKrimpmesstellen voor Dupont 2.0, JC25, XT60 en 250-kabelschoenen in rasteropstellingSpeciale OTP-kabelschoenmessen met EL-markering, maten 2,2x2,0 en 2,2x2,6
