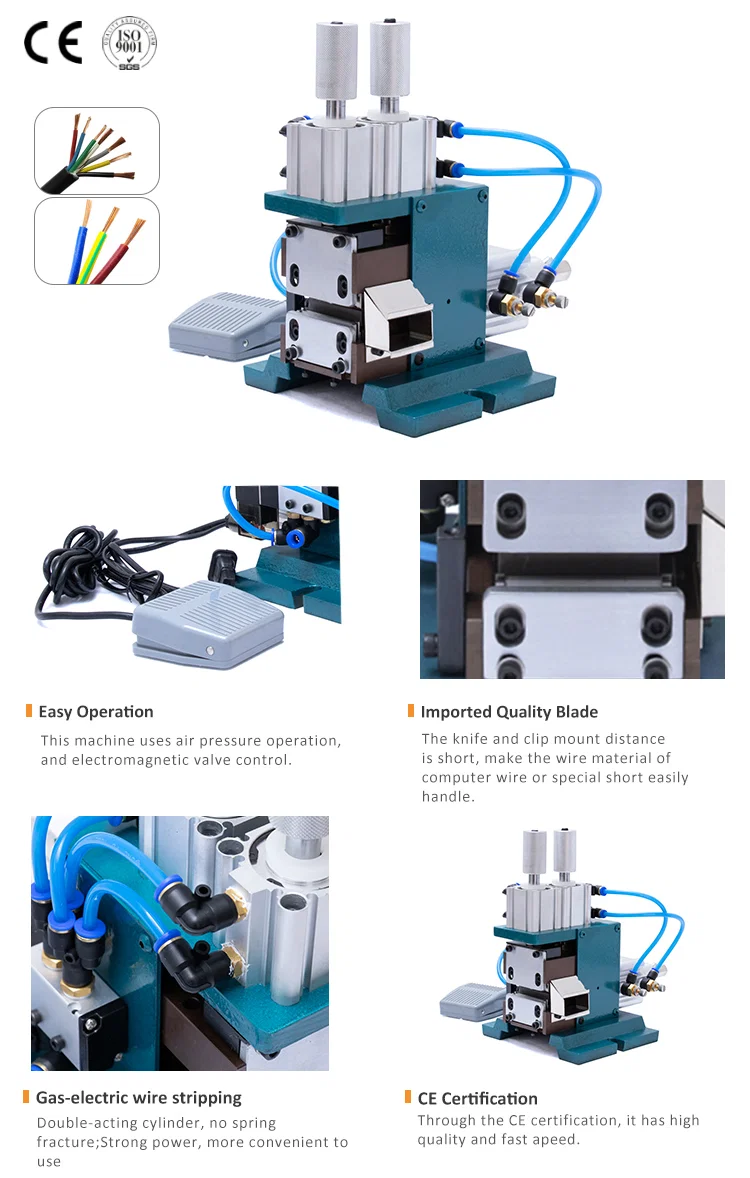

De WPM-3F+T is een pneumatische machine die een draaduiteinde in één cyclus stript en twist. De stroplengte ligt tussen 3 en 25 mm, de kop wordt met lucht van 0,4-0,75 MPa aangedreven, en de eenheid werkt op 220 V/50 Hz of 110 V/60 Hz. De machine meet 350 x 230 x 350 mm en weegt 15 kg.
Op een handmatige lijn zijn strippen en twisten twee bewerkingen en meestal twee operators, waarbij de twistmaat met de hand wordt bepaald. Hier roteert dezelfde slag die de isolatie trekt ook de aders, zodat de twistlengte elke cyclus gelijk is aan de stroplengte en de staart niet opnieuw hoeft te worden vastgepakt. Vergeleken met een gewone verticale stripper neemt de extra twistkop de stap weg waarin losse aders uitwaaieren en opnieuw moeten worden gebundeld voor het vertinnen of krimpen.

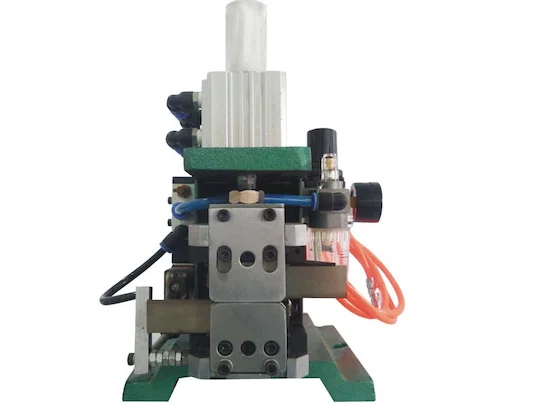

In de WPM-serie is de 3F+T de twistuitvoering van het platform met 20 mm, uitgebreid naar 25 mm strippen en twisten. De WPM-4F+T werkt in een ruimer bereik van 3-30 mm en verwerkt 1-10 draden per cyclus bij 120-130 keer per minuut, zodat die meer geschikt is voor meeraderige kabel dan voor enkele aders. De WPM-3FA kiest een heel andere weg en gebruikt een verwarmingselement van 200 W om isolatie op gevlochten kabel van AWG 18-32 te verweken in plaats van te snijden en te twisten.
Belangrijkste kenmerken
1. Strippen en twisten in één pneumatische cyclus voltooid, zonder tweede hanteringsstap.
2. Stroplengte 3-25 mm, waarbij het getwiste deel dezelfde instelling volgt.
3. Productie nominaal 120-30 stuks/min, aflopend naarmate strip- en twistlengte toenemen.
4. Pneumatische kop werkend op 0,4-0,75 MPa, met het luchtcircuit en de regelaar op het frame.
5. Dubbele spanningsuitvoering, 220 V/50 Hz of 110 V/60 Hz.
6. Frame van 350 x 230 x 350 mm bij 15 kg, met een voetschakelaar zodat beide handen bij het draad blijven.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | WPM-3F+T |
|---|
| Functie | Pneumatisch strippen en twisten van draad |
|---|
| Buitenafmetingen | 350 x 230 x 350 mm |
|---|
| Gewicht | 15 kg |
|---|
| Voeding | 220 V / 50 Hz, 110 V / 60 Hz |
|---|
| Luchtdruk | 0,4-0,75 MPa |
|---|
| Twistsnelheid | 120-30 stuks/min |
|---|
| Stroplengte | 3-25 mm |
|---|
Overzicht van het assortiment
De WPM-3F-serie deelt één verticaal stripplatform. Eenvoudige modellen strippen alleen, de H-uitvoering voegt een verwarmd mes toe en de T-uitvoeringen strippen en twisten meeraderige kabels in één doorgang. Vergelijk hieronder de capaciteit en de voetafdruk.
| Parameter | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
| Functie | Alleen strippen | Verwarmd mes | Strippen en twisten |
| Draaddikte (AWG) | AWG 18–32 | AWG 18–32 | AWG 18–32 |
| Stroplengte | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| Luchtdruk | 5–7 kg | 5–8 kg | 5–7 kg | 5–7 kg | 5–8 kg |
| Afmetingen (L×B×H) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| Netto gewicht | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| Verpakking | Houten kist, standaard exportverpakking |
Toepassingen
— Assemblage van kabelbundels: enkele aders gestript en getwist voor het vertinnen of insteken van een klem.
— Voorbereiding van massa- en aardgeleiders: aders tot een compacte staart getwist voor het persen van een ringkabelschoen.
— Bedrading van bedieningspanelen en schakelinstallaties: installatiedraad voorbereid voor schroefklemmen.
— Assemblage van aders voor apparatuur en motoren: staarten getwist om uitwaaieren tijdens transport te voorkomen.
— Assemblage van sensor- en instrumentatiekabel: fijne geleideruiteinden gebundeld voor het solderen.
