Universele bakmachine voor krimpkous JW-100ST-01

📅 2026-05-05 👁️ 1,128
  • Productmodel: JW-100ST-01

  • Specificaties

    Universele warmtekrimpkous bakmachine JW-100ST-01
    Model JW-100ST-01
    Ingangsspanning 220V-AC
    Frequentie 50/60 Hz
    Nominaal vermogen 1350W
    Display 4,3 inch kleuren TFT
    Bedrijfscyclus 2,2 seconden
    Bedieningsmodus Passief
    Besturingssysteem PLC/Touchscreen
    Buiscompatibiliteit φ1,0-φ6,5 (aanpasbaar boven φ7,0)
    Baklengte 4 mm-50 mm (met optionele mal)
    Baktemperatuur 200℃-380℃ (instelbaar)
    Luchtdruk 5,5/6,5KPa
    Bedrijfstemperatuur 0℃-50℃
    Opslagtemperatuur -20℃-60℃
    Bedrijfsvochtigheid 10%RH~90%RH (niet-condenserend)
    Koelmethode Geforceerde luchtkoeling
    Afmetingen L500×B640×H1300mm
    Gewicht 78KG
  • Vraag nu een offerte aan

De JW-100ST-01 is een universele bakmachine voor krimpkous die een kous over een gekrompen aansluiting schuift en tot een vaste lengte krimpt. PLC-besturing met touchscreen stuurt de cyclus aan in 2,2 seconden, en de passieve bedieningsmodus laat één operator onderdelen met de hand inleggen terwijl het automatische proces de kousaanvoer, het bakken en het afvoeren verzorgt. Kabelboomwerkplaatsen en elektronicamonteurs gebruiken het toestel voor aansluithoezen, verbindingen en connectorstaarten bij 700 tot 2500 aansluitingen per uur.

Belangrijkste kenmerken

  • PLC- en touchscreenbesturing — parameters worden op een 4,3-inch kleuren-TFT ingevoerd en opgeslagen, zodat een herhaalopdracht wordt opgeroepen in plaats van opnieuw opgebouwd.
  • Vrije baklengte — de krimplengte wordt met de bijpassende mal van 4 tot 50 mm ingesteld, wat korte aansluithoezen en langere kousdelen op één platform dekt.
  • Instelbaar temperatuurvenster — de verwarmer loopt van 200 tot 380 °C, ruim genoeg voor dunwandig polyolefine en zwaarder PVC.
  • Positioneerinrichting — de laspositie verschuift op de fixture, zodat de kous tegen de schouder van de aansluiting zit in plaats van eroverheen te steken.
  • Omschakelen met mallen — het wisselen van de fixture past de machine aan verschillende draad- en aansluitmaten aan zonder mechanisch ombouwen.
  • Automatisch opnemen van de draad — een manipulator tilt standaarddraden in positie en neemt de hanteringsstap weg die uitlijnfouten veroorzaakt.
  • Foutbeveiliging — bewaking van de verwarmer, beveiliging bij lage luchtdruk en herstel van parameters met één toets beperken uitval na een onderbreking.

Technische specificaties

ModelJW-100ST-01
Ingangsspanning220 V AC
Frequentie50/60 Hz
Nominaal vermogen1350 W
Display4,3-inch kleuren-TFT
Cyclustijd2,2 seconden
BedieningsmodusPassief
BesturingssysteemPLC met touchscreen
Geschikte kousφ1,0–φ6,5 mm, maatwerk boven φ7,0 mm
Baklengte4–50 mm met optionele mal
Baktemperatuur200–380 °C, instelbaar
Luchtdruk5.5/6.5 KPa
KoelmethodeGeforceerde luchtkoeling
AfmetingenL500 × B640 × H1300 mm
Gewicht78 kg
Kracht700–2500 aansluitingen per uur, afhankelijk van de handmatige beladingssnelheid

Toepassingen

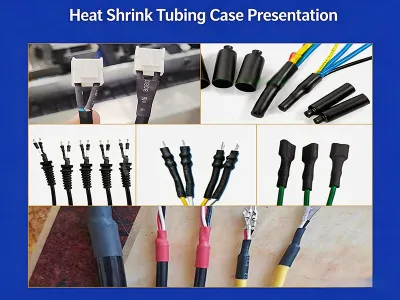

  • Krimpkous op gekrompen aansluitingen bij kabelboommontage
  • Afdichten van verbindingen en isoleren van draadverbindingen
  • Kous op connectorstaarten vóór de eindmontage
  • Bakken van PVC-kous op kleine elektronische assemblages
  • Gemengde modellen waarbij één platform meerdere kousmaten moet dekken

Waarom dit model

De machine is op een standaardplatform gebouwd, zodat mallen en verwarmingselementen als reserve worden gehouden en een tweede fixture de order niet ophoudt. Kous boven φ7,0 mm en afwijkende baklengtes worden als maatwerk behandeld en op basis van het monster geoffreerd. De ondersteuning komt rechtstreeks van de fabriek, inclusief parameterbestanden voor herhaalorders en diagnose op afstand bij besturingsfouten. Omdat de eenheid een voorraadconfiguratie is en geen projectbouw, kan midden in het seizoen een tweede identiek station worden toegevoegd zonder nieuwe gereedschapsronde.
