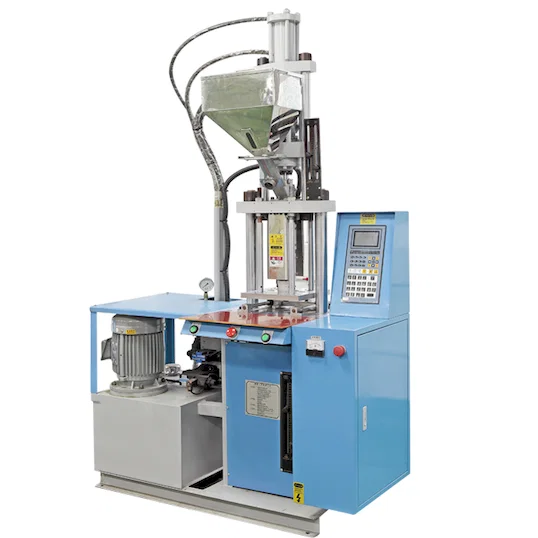

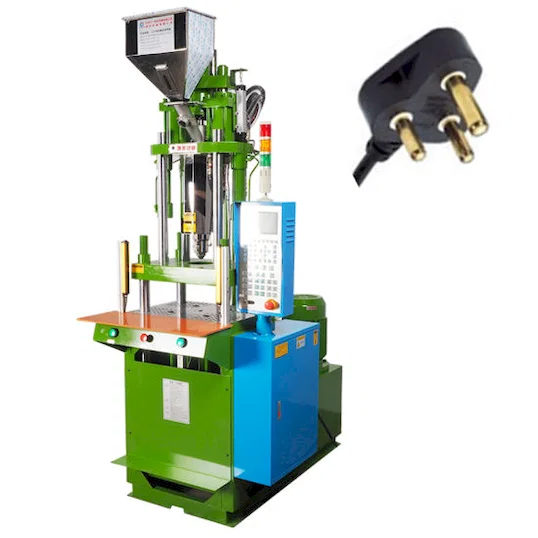

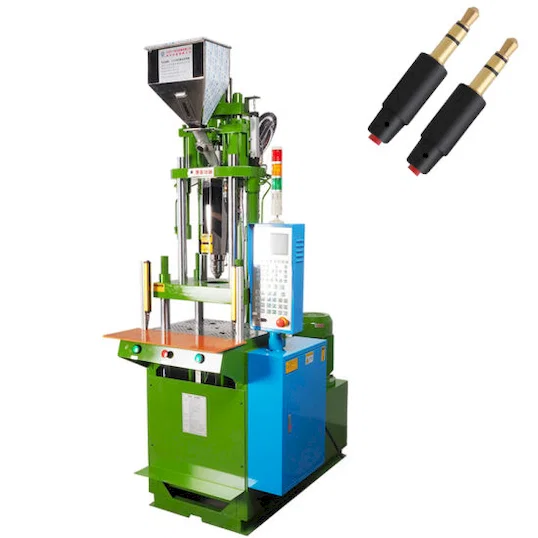

De WPM-701-5.5T is een verticale spuitgietmachine met 55 ton sluitkracht voor insert molding van stekers, connectorhuizen en elektronische inzetstukken. De sluitkracht is 55 t en de schroef is leverbaar in 32, 35 en 42 mm, met PS-inspuitgewichten van 102, 123 en 176 g, of 3,6, 4,3 en 6,0 oz.
Het grotere inspuitvolume en de malruimte van 670 x 480 mm maken het mogelijk meerholtemalmatrijzen voor stekers en grotere omspoten lichamen op een verticale sluiting te verwerken. Inzetstukken liggen in de onderhelft terwijl de mal sluit, de spuitmondkracht van 5,5 tf houdt het aanspuitkanaal tegen een inspuitdruk tot 1642 kg/cm², en een hydraulische uitwerper van 1,5 t maakt het deel aan het einde van de cyclus vrij. Een motor van 12 kW drijft het hydraulische systeem van 150 L aan.

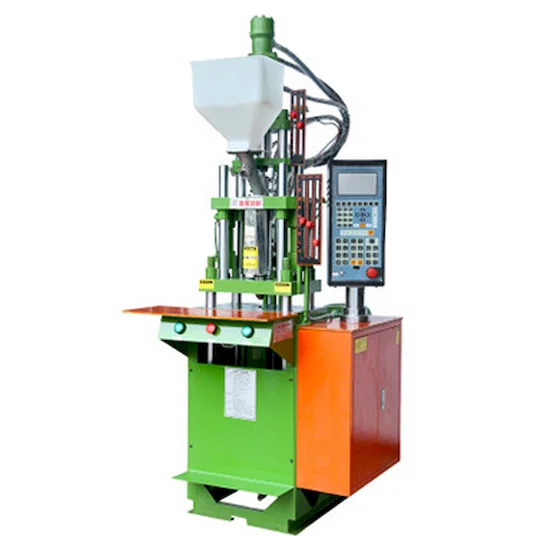

Hij is de grootste van de verticale WPM-701-groep: 55 t tegen 45 t op de 4.5T en 35 t op de 3.5T, met een schroef van 42 mm en een maximaal inspuitgewicht van 176 g die de kleinere frames niet aankunnen. Het machinegewicht is 3300 kg tegen 2600 kg op de 4.5T en 1300 kg op de 3.5T.
Belangrijkste kenmerken
1. 55 t sluitkracht, de hoogste in de verticale WPM-701-serie.
2. Schroefopties van 32 / 35 / 42 mm met een PS-inspuitgewicht van 102 / 123 / 176 g (3,6 / 4,3 / 6,0 oz).
3. Spuitmondkracht van 5,5 tf bij een inspuitdruk van 1642 / 1385 / 960 kg/cm².
4. Malruimte 670 x 480 mm, openingsslag 200 mm, minimale maldikte 250 mm / 200 mm.
5. Hydraulische uitwerper van 1,5 t met een slag van 35 mm, die diepe stekerholtes vrijmaakt zonder handmatig uitnemen.
6. Schroeftoerental 0-190 rpm bij een slag van 140 mm, aandrijfmotor 12 kW en tank 150 L, in een frame van 2 x 1,4 x 3,3 m bij 3300 kg.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | WPM-701-5.5T |
|---|
| Machinetype | Verticale kunststofspuitgietmachine |
|---|
| Sluitkracht | 55 ton |
|---|
| Schroefdiameter | 32 mm / 35 mm / 42 mm |
|---|
| Max. inspuitgewicht (PS) | 102 g / 123 g / 176 g |
|---|
| Veilig inspuitgewicht | 3,6 oz / 4,3 oz / 6,0 oz |
|---|
| Schroefslag | 140 mm |
|---|
| Schroeftoerental | 0-190 rpm |
|---|
| Spuitmondkracht | 5,5 tf |
|---|
| Openingsslag | 200 mm |
|---|
| Malruimte | 670 x 480 mm |
|---|
| Min. maldikte | 250 mm / 200 mm |
|---|
| Uitwerpkracht | 1,5 ton |
|---|
| Uitwerpslag | 35 mm |
|---|
| Inspuitdruk | 1642 / 1385 / 960 kg/cm² |
|---|
| Olietank | 150 L |
|---|
| Aandrijfmotor | 12 kW |
|---|
| Afmetingen | 2 x 1,4 x 3,3 m |
|---|
| Gewicht | 3300 kg |
|---|
Toepassingen
— Meerholtemalmatrijzen voor stekers: meerdere stekerlichamen per cyclus in de malruimte van 670 x 480 mm.
— Zwaar omspuiten van stekers: inspuitingen van 176 g voor grote industriële stekerlichamen.
— Connectorhuizen: omspoten ronde connectorlichamen met metalen inzetstukken.
— Connectoren voor accu's en elektrisch gereedschap: insert molding van contactassemblages.
— Elektronische inzetstukken: ingekapselde modules tot een inspuitgewicht van 176 g.
