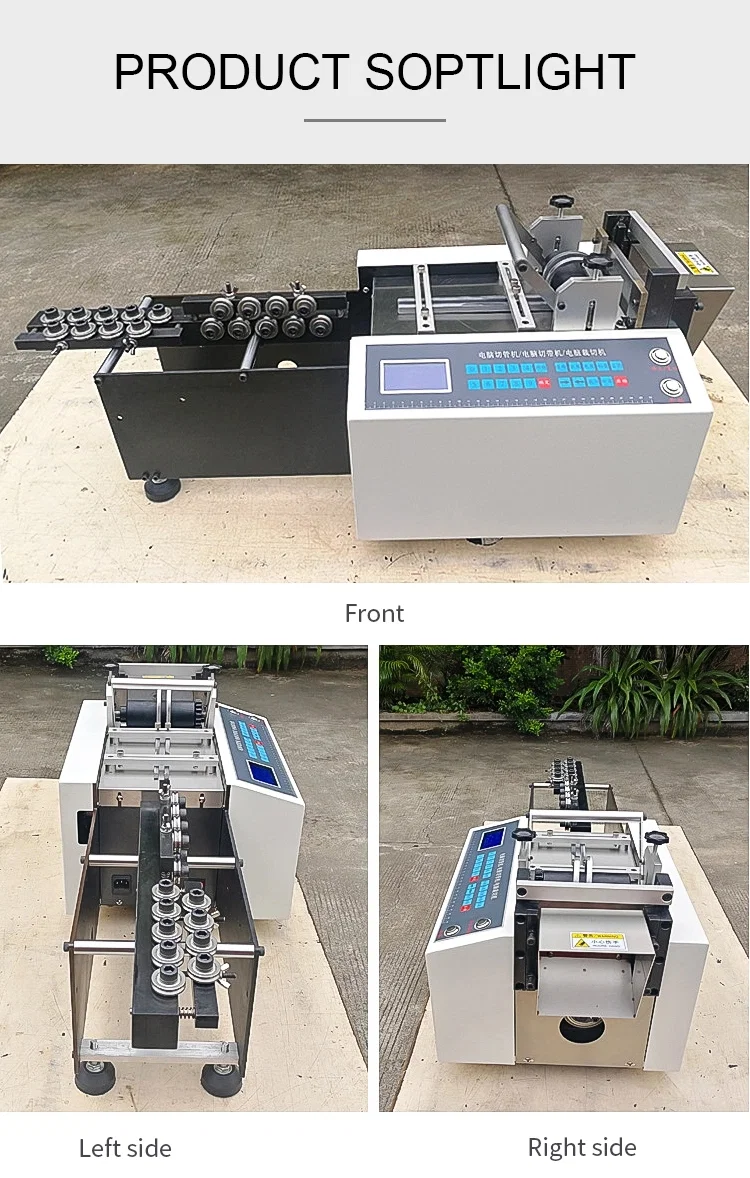

De JW-CT01 snijdt staalkabel, kabel, buis, plaat en band op een ingestelde lengte op een tafelmodel frame. Invoerlengte, snijsnelheid, batchgrootte en totaal aantal worden op een LCD-paneel ingevoerd, en de machine stopt wanneer de batch of het totaal is bereikt.
Kabel die op een schaar of met een slijpschijf wordt geknipt, komt er met een gerafeld uiteinde en een krul die de snede overleeft, en een lengte van een rol blijft gebogen. Op de CT01 loopt het materiaal door een mechanische richter met tegenover elkaar staande rollenbanken, houdt een verstelbare geleidestang het op de mesmiddellijn, en sluit het mes vlak zodat de strenguiteinden bij elkaar blijven. Batchgrootte en totaal worden op het paneel geteld, wat het handmatig tellen bij de afvoergoot wegneemt.
De CT01 is uitsluitend een snijmachine: hij stript geen isolatie en is niet beperkt tot elektrische draad. De ST03 en ST05 in dezelfde reeks openen isolatie op een enkele draad of op coaxiale lagen, terwijl de CT01 is gespecificeerd voor kabel, buis, plaat en band waar een haaks, braamvrij uiteinde en een rechte snijlengte worden gevraagd.

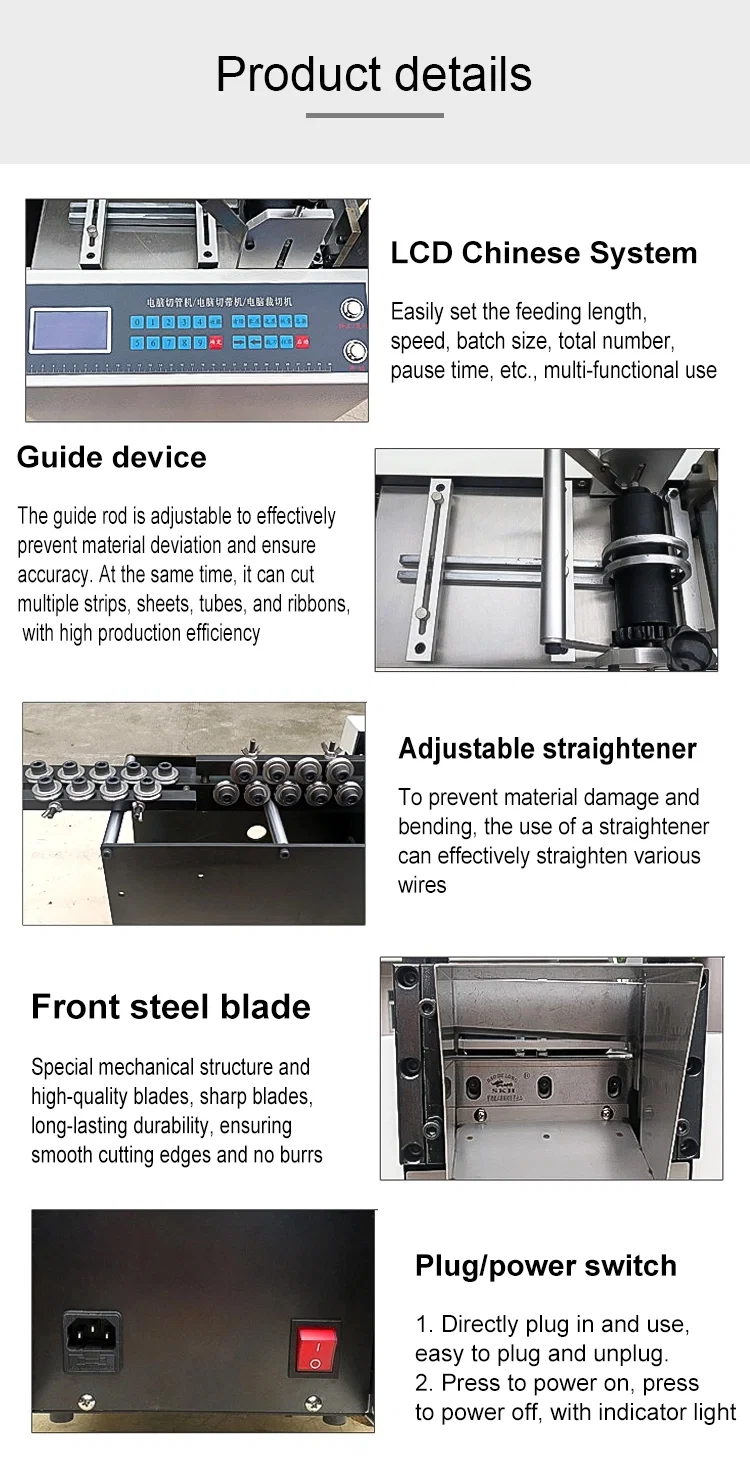

Belangrijkste kenmerken
1. Mechanische richter met tegenover elkaar staande rollen vóór het mes neemt de kronkel uit het materiaal, zodat de snijlengte recht uit de goot komt.
2. Verstelbare geleidestang houdt lange delen op de mesmiddellijn en maakt het snijden van smalle plaat en band in meerdere stroken mogelijk.
3. LCD-paneel met numeriek toetsenbord stelt invoerlengte, snijsnelheid, batchgrootte en totaal in; de teller stopt de machine bij het ingestelde totaal.
4. Het mes sluit haaks op de materiaalas en geeft een vlakke snede met braamvrije randen op kabel en buis.
5. Afgeschermde snijkop met een afvoergoot die de stukken van de meslijn wegvoert.
6. Eén aan/uit-knop met indicatielampje start de machine vanaf het paneel, zonder aparte besturingskast bij de werkbank.

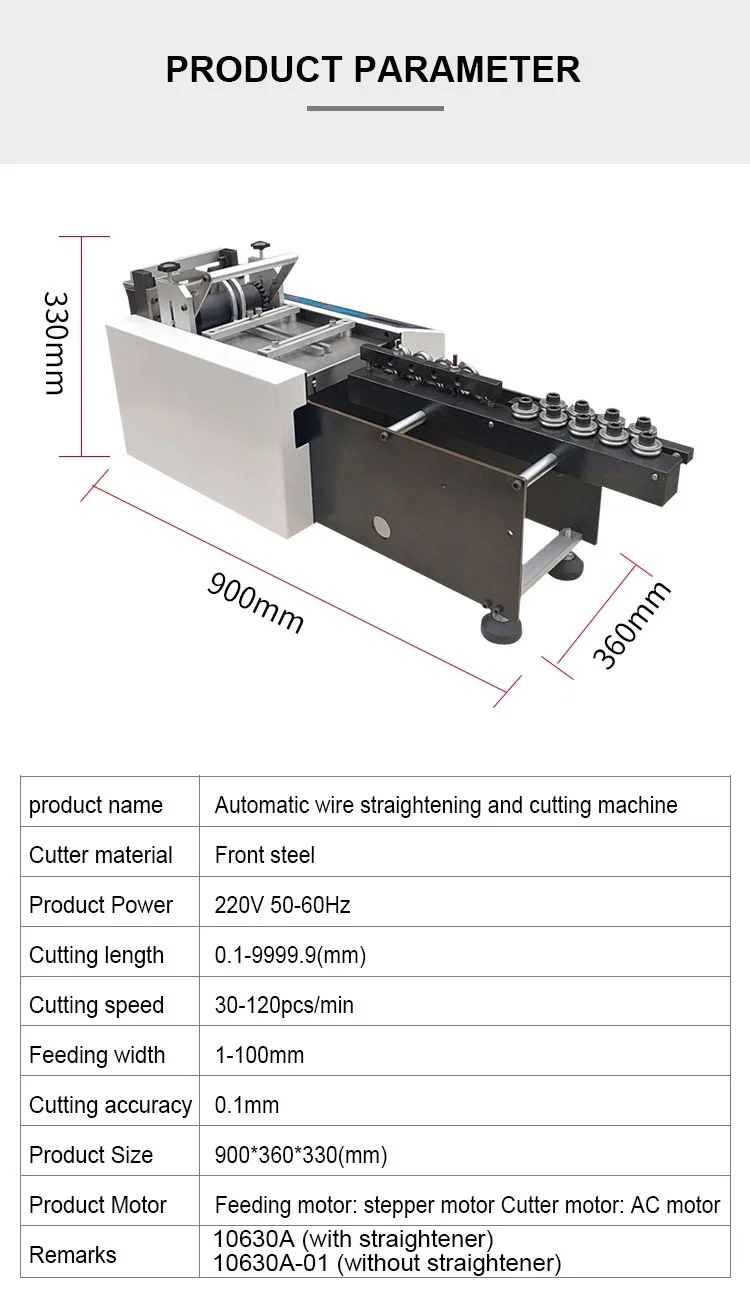

Technische specificaties
| Parameter | Specificatie |
|---|
| Model | JW-CT01 |
|---|
| Machinetype | Tafelmodel snijmachine voor staalkabel en metaal |
|---|
| Bedieningsinterface | LCD-scherm met membraantoetsenbord |
|---|
| Instelparameters | Invoerlengte, snijsnelheid, batchgrootte, totaal aantal |
|---|
| Materialen | Draad, kabel, buis, plaat, band |
|---|
| Richten | Mechanische richter met meerdere rollen |
|---|
| Snijkwaliteit | Vlakke snede, braamvrije randen |
|---|
| Geleiding | Verstelbare geleidestang, snijden in meerdere stroken |
|---|
| Start | Aan/uit-knop met indicatielampje |
|---|

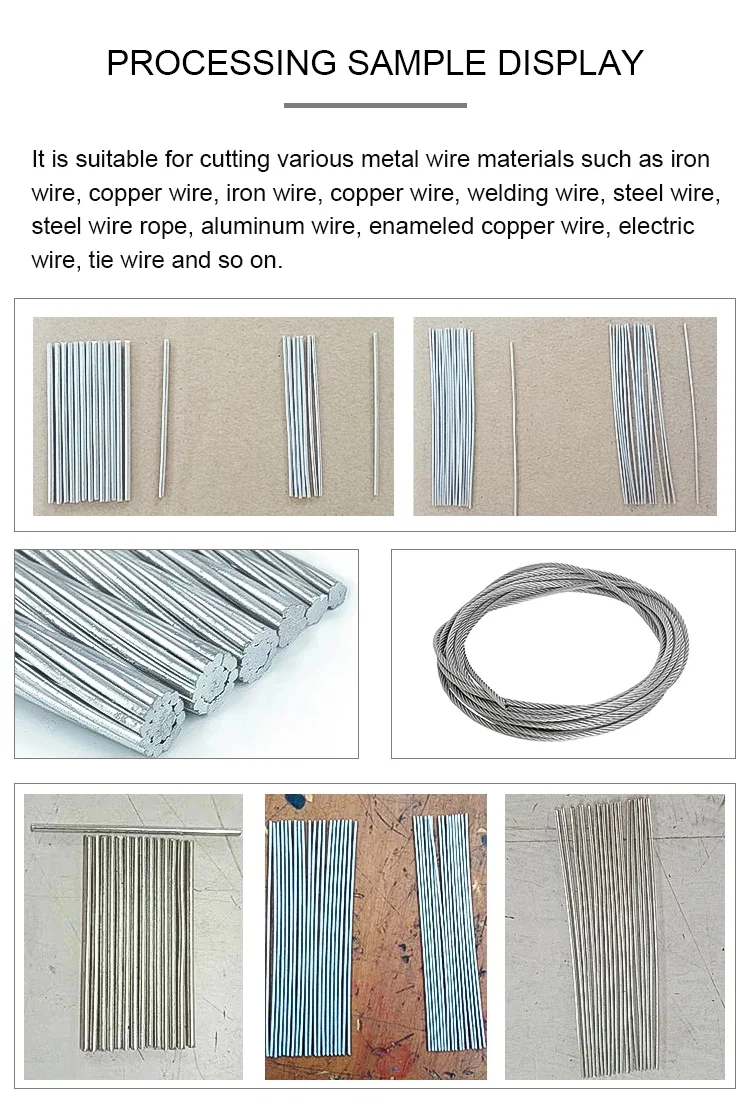

Toepassingen
— Assemblage van staalkabel: verzinkte en roestvrijstalen kabel op lengte gesneden voor het persen van de terminal.
— Takel- en hijswerkplaatsen: kabel haaks gesneden zodat de strengen niet uiteenlopen voordat de huls wordt geplaatst.
— Installatie van kabelgoot en buis: kabel en buis op vaste lengtes gesneden aan de werkbank.
— Productie van verwarmingselementen: weerstandsdraad en band in batches op lengte gesneden.
— Verpakkingslijnen: PP- en PET-band plus band op een getelde batchlengte gesneden.
