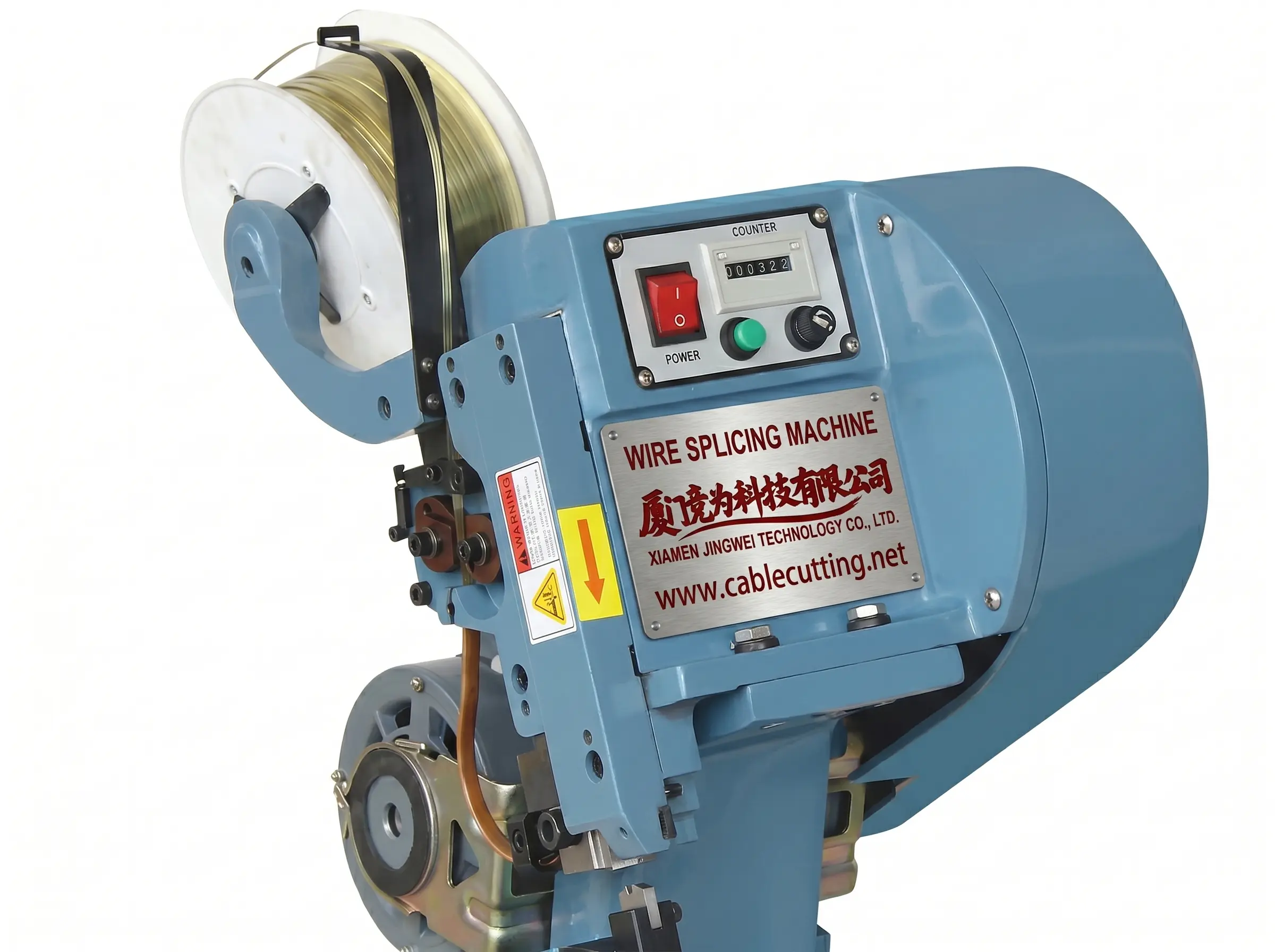

De WPM-TDJ04 is een automatische lasmachine met koperstrip. Een motor van 180 W op AC 220 V 50 Hz drijft een ram met 23 mm slag bij een nominale druk van 10 kN, met een productie van 200 stuks per minuut. De machine meet 340 x 370 x 410 mm en weegt 55 kg, met de koperstrip op een haspel boven de kop en een teller op het voorpaneel.
De machine vervangt solderen voor verbindingen midden in de leiding. Een koperstrip wordt over de twee draaduiteinden gevoerd en in één slag vastgezet, zodat er geen vloeimiddel, geen afzuiging en geen reiniging na de verbinding nodig zijn, en de operator niet hoeft te wachten tot een verbinding is afgekoeld. De cyclustijd wordt door de machine bepaald en niet door de hand, waar het aantal van 200 stuks per minuut vandaan komt, en de verbinding voldoet aan UL- en JIS-praktijk voor bundelwerk.
Ten opzichte van de TDJ04M is dit de riemaangedreven uitvoering van 180 W: de stripbreedte is een vaste keuze uit 2, 4 of 6 mm, en het tempo ligt met 200 stuks per minuut hoger dan bij de andere. De TDJ04M heeft een motor met frequentieregelaar van 550 W, neemt een doorlopende koperband van 1-6 mm en is gebouwd als het stille model voor een gedeelde bank. Beide gebruiken dezelfde slag van 23 mm.
Belangrijkste kenmerken
1. Nominale druk van 10 kN bij een slag van 23 mm.
2. Productie van 200 stuks per minuut met een mechanische teller op het paneel.
3. Koperstrip in breedtes van 2 mm, 4 mm en 6 mm, op een haspel boven de kop.
4. Soldeervrije verbinding: geen vloeimiddel, geen afzuiging, geen reinigingsstap.
5. Motor van 180 W op AC 220 V 50 Hz, gegoten lichaam van 55 kg bij 340 x 370 x 410 mm.
6. Riem- en poelieaandrijving achter een kap, met waarschuwingslabels bij de laskop en een pedaal aan de basis.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | WPM-TDJ04 |
|---|
| Nominale druk | 10 kN |
|---|
| Slag van de ram | 23 mm |
|---|
| Bereik koperstripbreedte | 2 mm / 4 mm / 6 mm |
|---|
| Productie | 200 stuks/min |
|---|
| Vermogen | AC220V 50Hz / 180W |
|---|
| Afmetingen | 340 x 370 x 410 mm |
|---|
| Gewicht | 55 KG |
|---|
| Certificering | UL / JIS |
|---|
Toepassingen
— Verbindingen midden in bundels: twee of drie draden met een koperstrip verbonden in plaats van gesoldeerd.
— Massa- en aardpunten in bundels voor apparatuur en auto's.
— Productielijnen die afstappen van soldeerpotten en de bijbehorende vloeimiddel- en afzuigregeling.
— Kabelassemblagebedrijven die stripbreedtes van 2, 4 of 6 mm op vast gereedschap lassen.
— Grote series waarin het tempo van 200 stuks per minuut en de teller voor stukcontrole worden gebruikt.
