Getande stripmessen voor 3F verticale stripmachine JW-BL04
Productmodel: JW-BL04
- Vraag nu een offerte aan

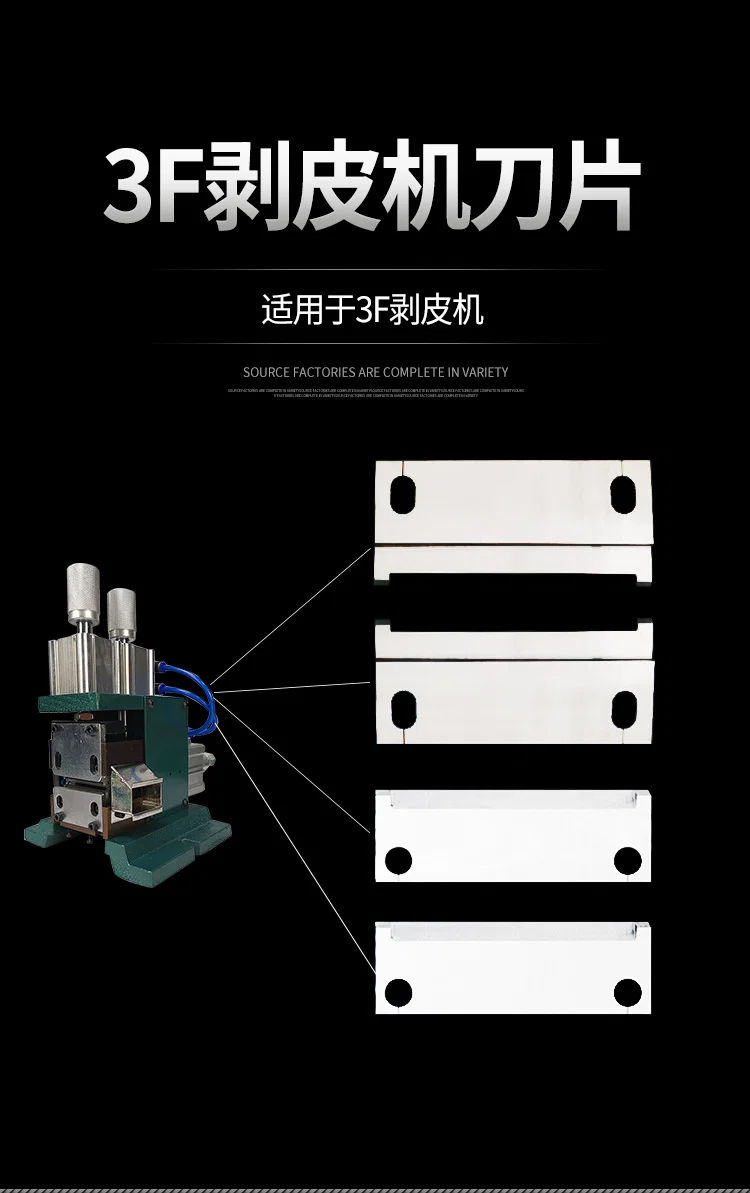

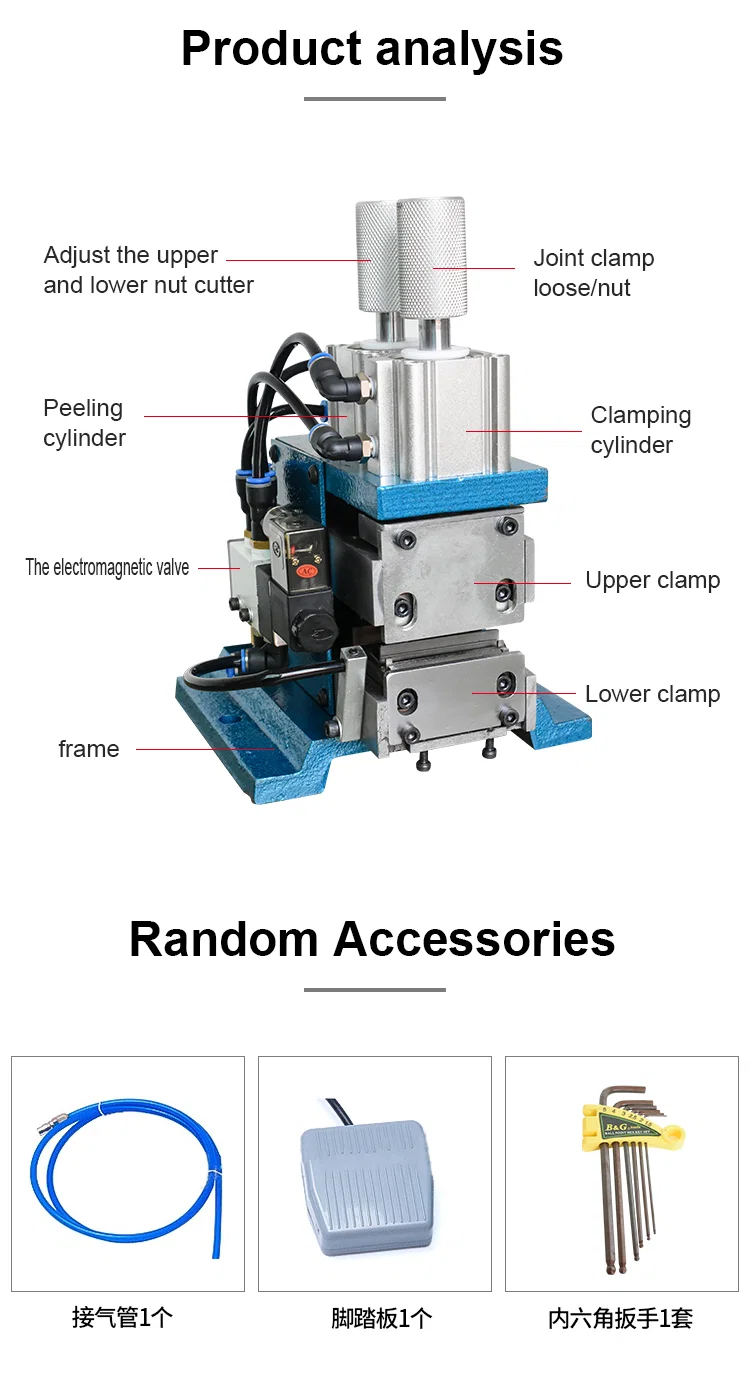

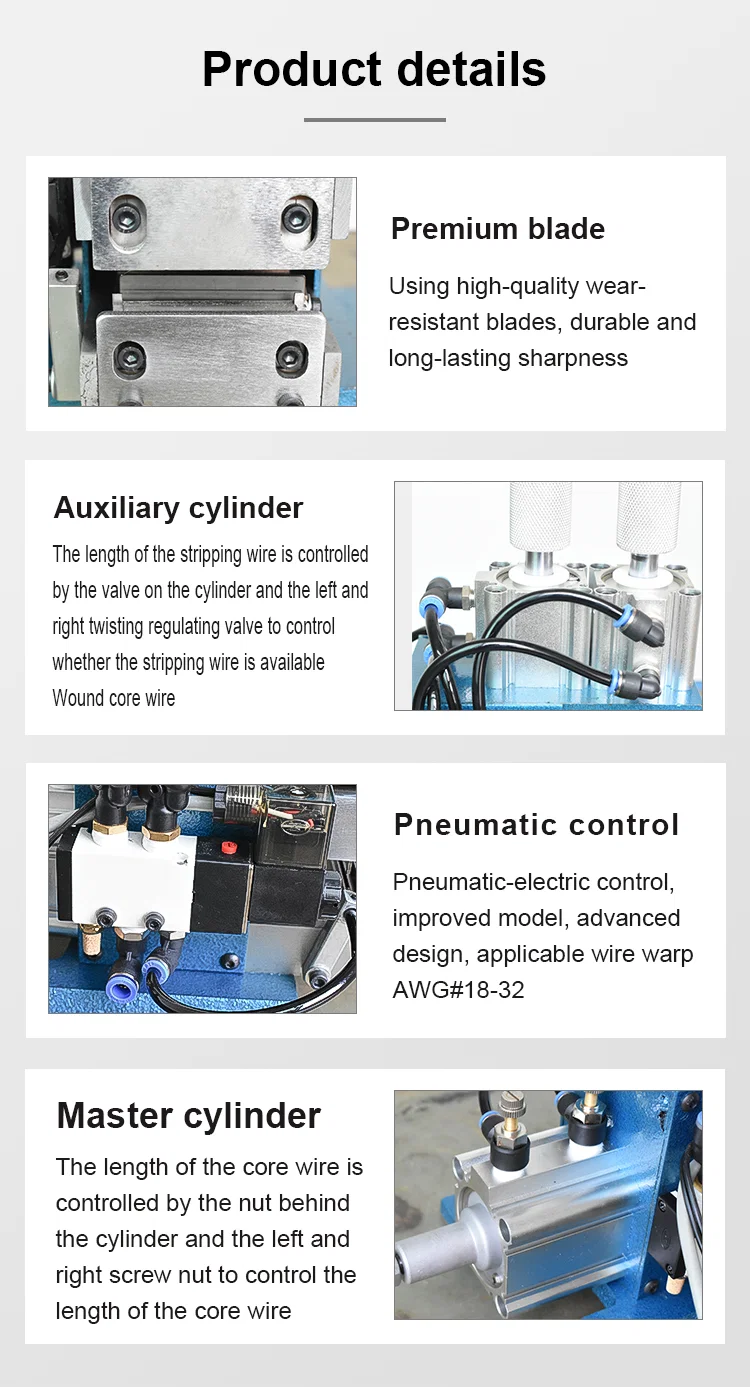

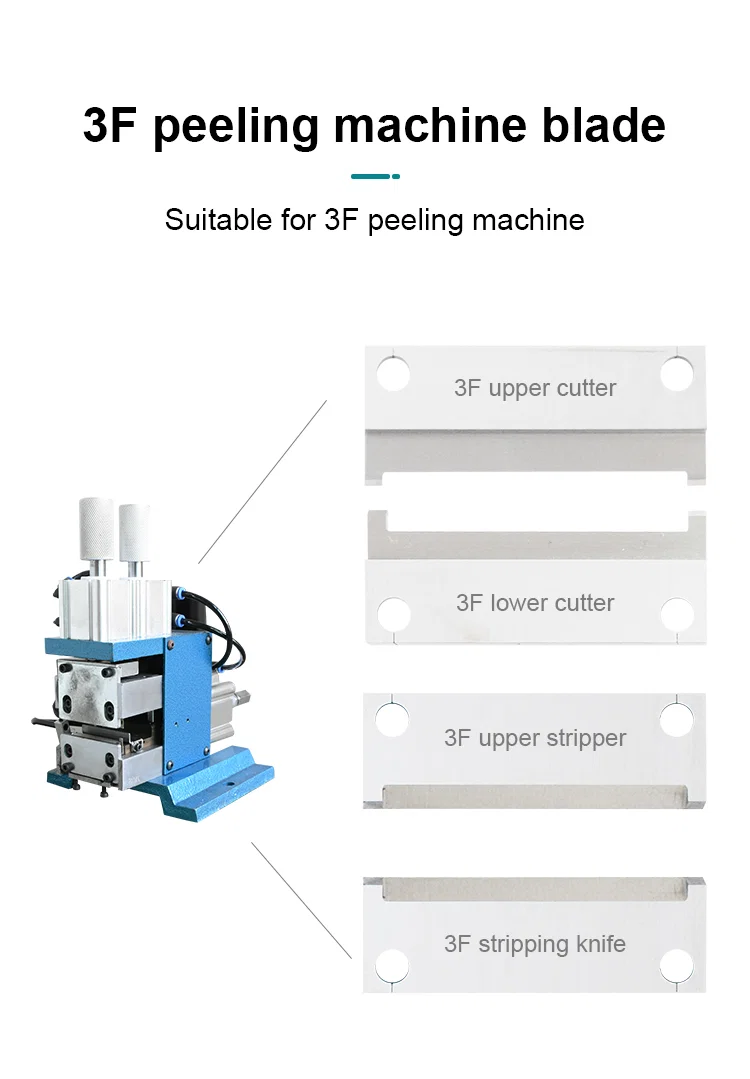

JW-BL04 is een getand stripmes voor verticale stripmachines van het type 3F, door de maker aangeduid als het speciale tandmes voor de 3F-stripkop. Het wordt op de stripkop gemonteerd en werkt als een rij snijtanden tegen de isolatie in plaats van als één rechte snede.

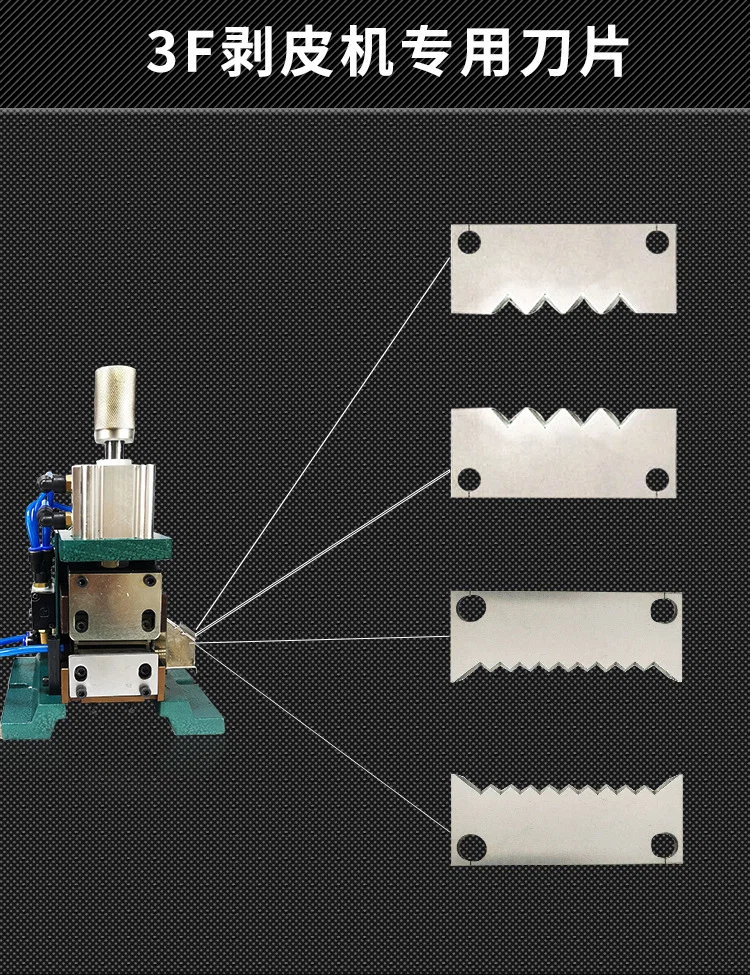

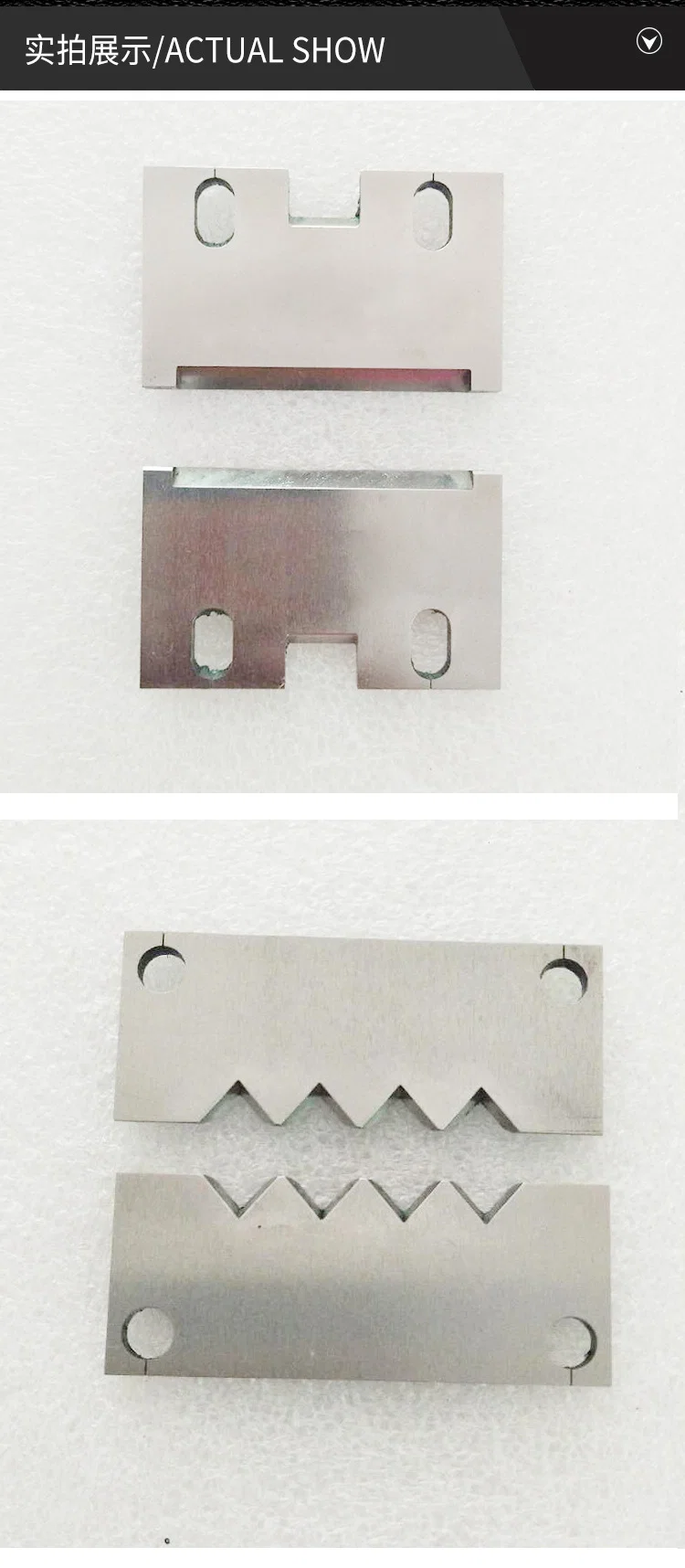

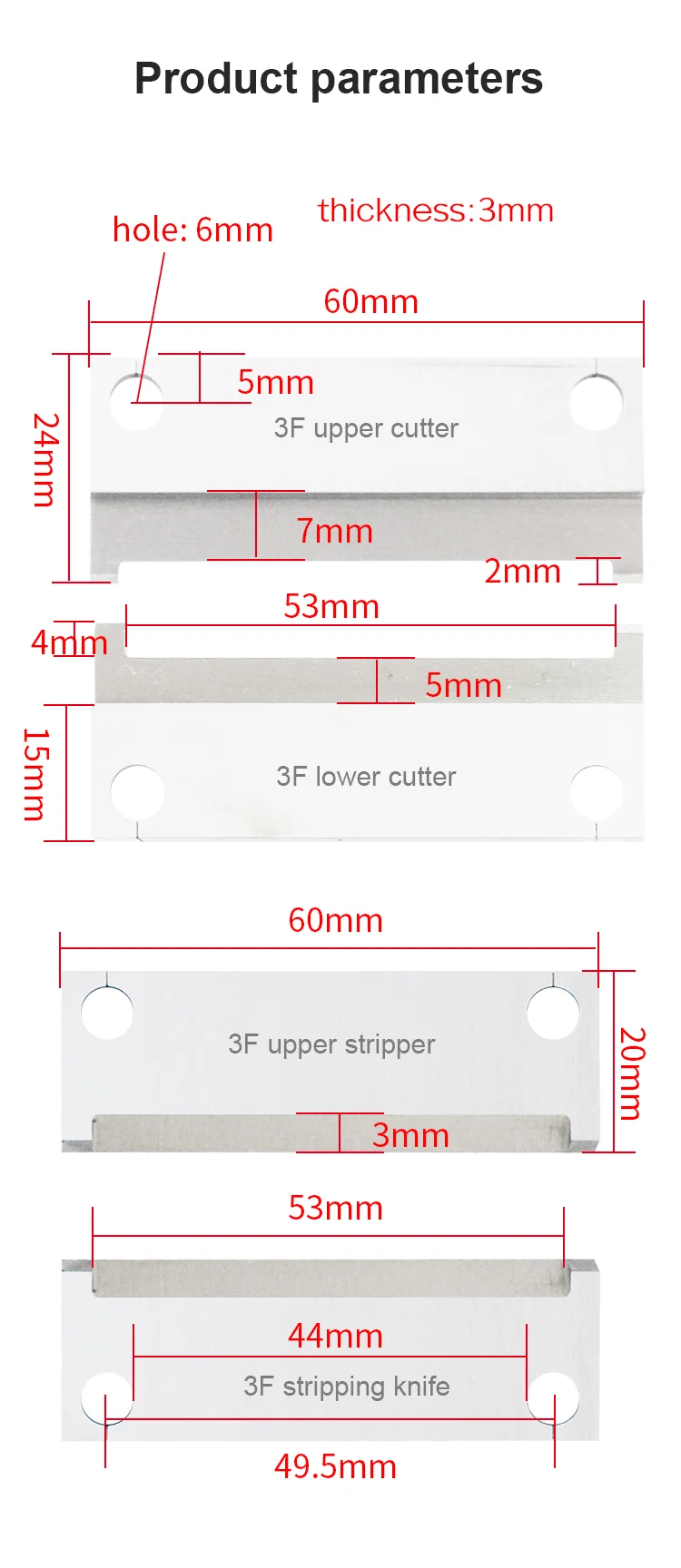

In de tekening zijn twee tandpatronen weergegeven. Het grove mes draagt vijf tanden met een steek van 10 mm op een body van 60 mm, geschikt voor zwaardere isolatie waarbij elke tand diep moet bijten; het fijne mes draagt een langere rij kleine tanden bij dezelfde referentiesteek van 10 mm, voor dunwandige isolatie waarbij een diepe tand de geleider zou raken. De tanden kerven de isolatie rondom in en breken deze open bij de trekslag, wat een verticale kop in staat stelt te strippen zonder aders te beschadigen.

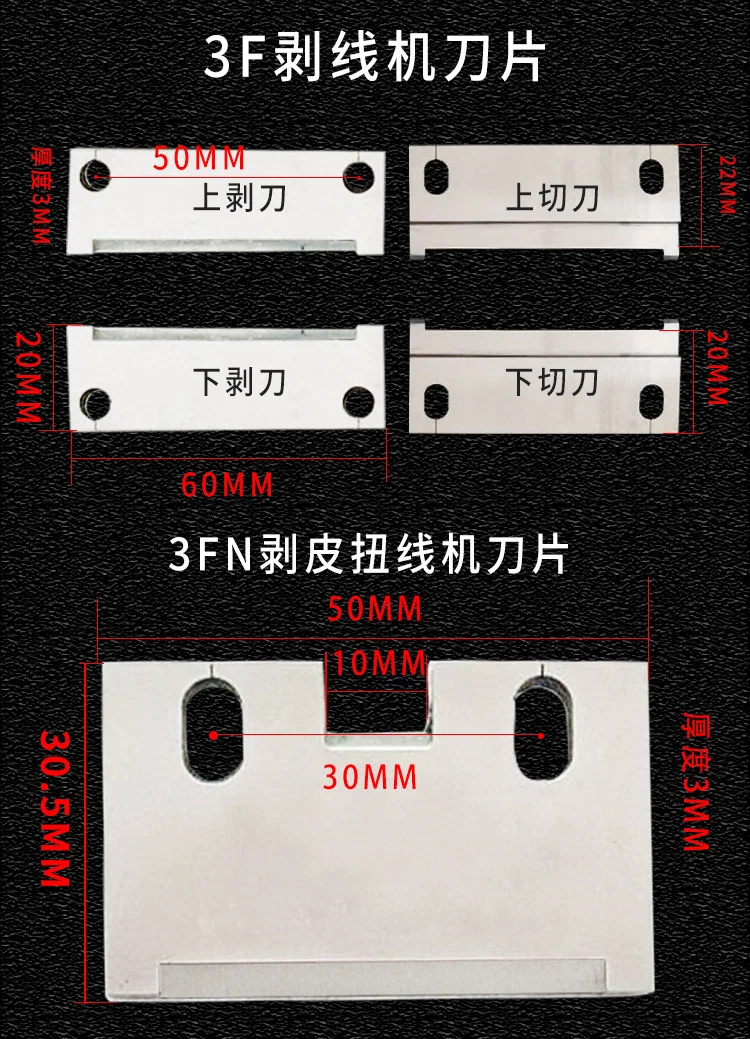

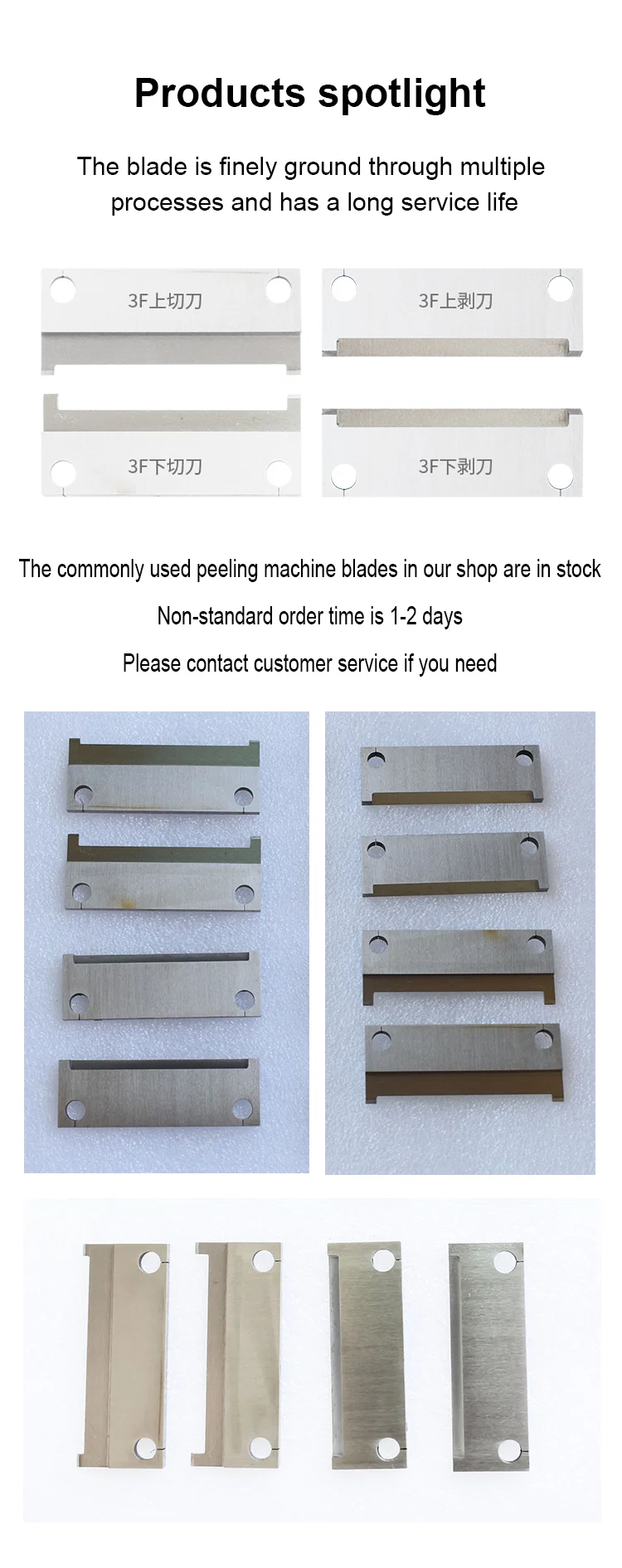

Het mes wordt met twee gaten op 50 mm afstand in de body van 60 mm vastgezet, met een marge van 5 mm aan het uiteinde, zodat het zonder afstelling op de bestaande kop past. Het wordt als vervanging gekocht wanneer de tanden bot of beschadigd zijn, waarbij het tandpatroon wordt gekozen op basis van de gebruikte isolatie.
1. Bodymaat: 60 mm lang en 24 mm breed, afgestemd op de 3F-stripkop.
2. Tandsteek: 10 mm tussen de tanden op het grove mes, vijf tanden over de snijkant.
3. Fijne variant: een langere rij kleine tanden op dezelfde body van 60 x 24 mm, voor dunwandige isolatie.
4. Bevestiging: twee montagegaten op 50 mm h.o.h., met een marge van 5 mm tot het uiteinde van de body.
5. Snijwerking: de tanden kerven de isolatie in en breken deze open bij de trekslag in plaats van één rechte snede.
6. Vervangrol: een tandmes dat direct op de 3F-stripkop past, gekozen op isolatiedikte.
| Parameter | Specificatie |
|---|---|
| Model | JW-BL04 |
| Type | Getand stripmes, stripmachine 3F |
| Lengte body | 60 mm (tekening) |
| Breedte body | 24 mm (tekening) |
| Steek montagegaten | 50 mm (tekening) |
| Marge aan het uiteinde | 5 mm (tekening) |
| Tandsteek | 10 mm (tekening) |
| Aantal tanden | 5 tanden grof, fijn met meerdere tanden (tekening) |
| Bevestiging | 2 montagegaten |

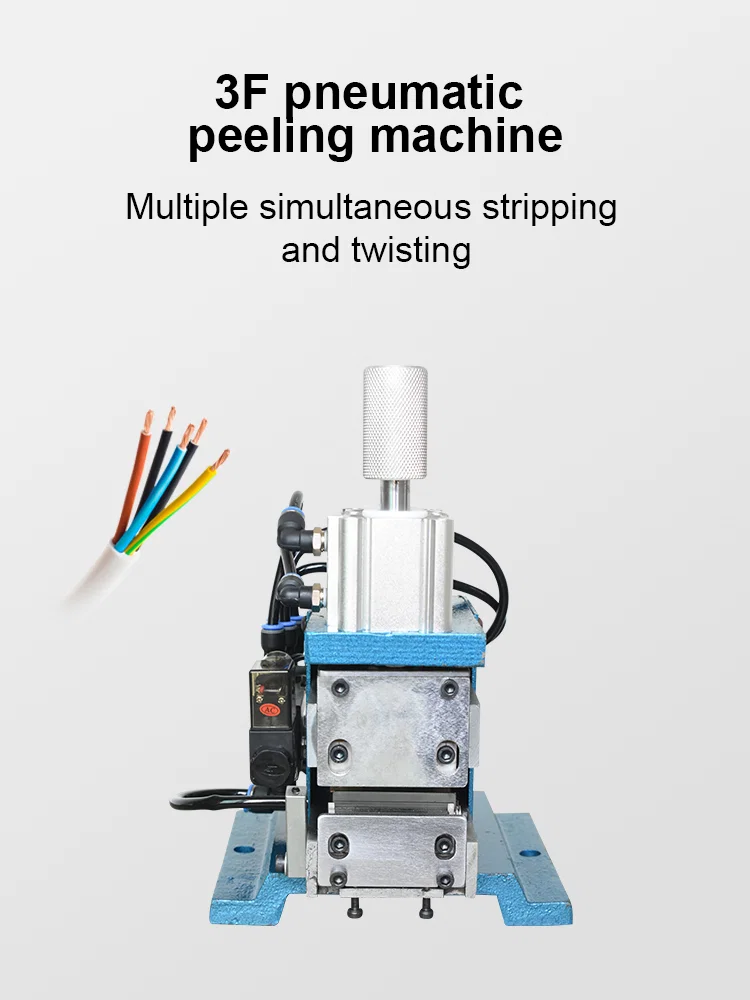

— Verticale stripmachines 3F: inkepen van isolatie en aftrekken op ronde installatiedraad.
— Grof tandpatroon voor dikke PVC- en rubberisolatie, waarbij elke tand door de wand moet bijten.
— Fijn tandpatroon voor dunwandige isolatie en montagedraad, waarbij een diepe tand de geleider zou raken.
— Vervangen van botte of beschadigde tandmessen op bestaande 3F-stripkoppen.
— Kabelassemblagelijnen die tussen orders van isolatietype wisselen en het tandpatroon daarop aanpassen.
