Automatische Snij-, Oprol- en Vlechtmachine voor Draad ACE0001

Name: Automatische Snij-, Oprol- en Vlechtmachine voor Draad AC...
Brand: JINGWEI
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

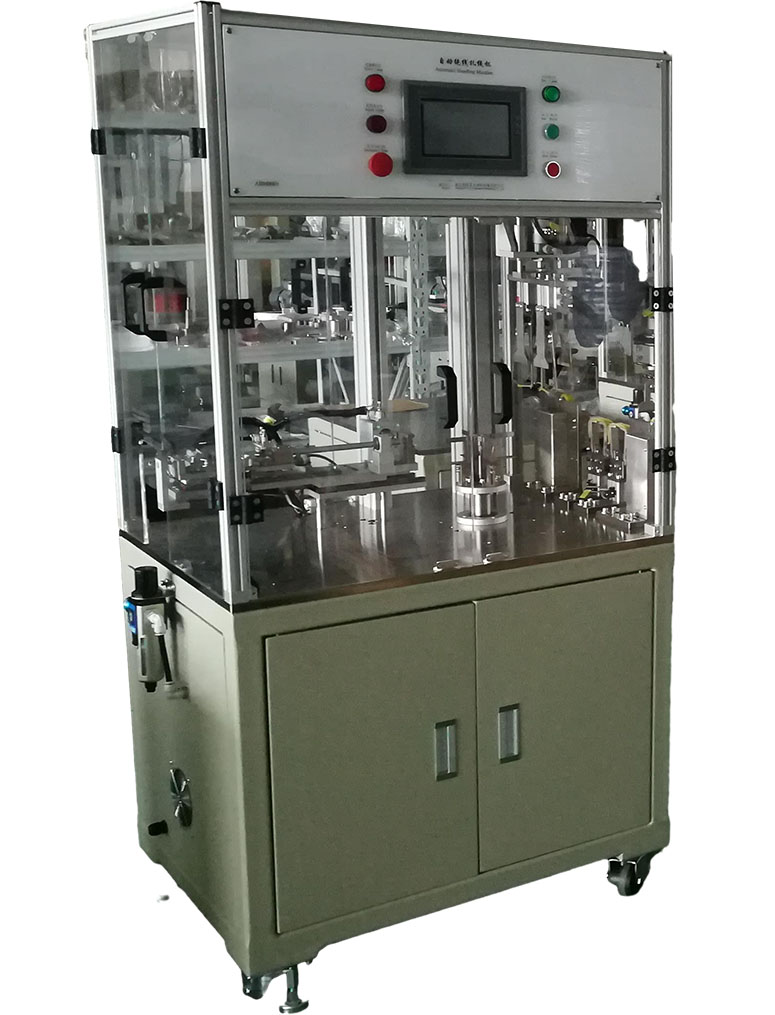

Auto Cutting Coiling & Enlacing Machine ACE0001
MACHINE KARAKTERISTIEK
ACE0001-Auto coiling en enlacing machine wordt voornamelijk toegepast om vaste lengte, wind en enlace van plastic filament te snijden, zoals gras trimlijn en nylon monofilament. De machine kan automatisch plastic filament snijden, opwinden, intrekken en producten afvoeren door middel van parametrering en PLC-systeem, wat lage handmatige kosten en hoge productiecapaciteit is. Er is één persoon nodig om de machine te bedienen en de productie kan worden gerealiseerd door de elektriciteit en perslucht te leveren.
1. Menselijke machine-interface van aanraakscherm; centrale aansturing; comfortabele bediening; parameterinstelling; visuele weergave.
2. Volgens de instellingsparameter kan de machine de bewerking automatisch aanpassen en de output onder het PLC-systeem tellen.
3. Het foto-elektrische opsporingssysteem kan automatisch het ontbreken, het morsen en geen draadvoorwaarden en alarm ontdekken en de productie tegenhouden.
4. Volledige alarmerende en veiligheidsbeschermende functie; Dubbele bescherming van elektriciteit en machines die veilig en betrouwbaar is.
MACHINE CONFIGURATIE
1. Voeden module.
2. Snijmodule.
3. Spoelende module.
4. Aansluitmodule.
5. Module Transponeren.
6. Frame module.
7. Programma en elektrisch besturingssysteem.
PRINCIPE VAN HET DRAAIEN
VAN DE MACHINE 1. De voedingsmodule voedt de draad door precisiewielen die worden aangedreven door een stappenmotor.
2. De scherpe module snijdt draad door legeringssnijder die door lineaire geleiding wordt geleid en door cilinder wordt gedreven.
3. Rollende module aangedreven door stappenmotor en match voeden, winden en traverserende beweging.
4. Aansluitmodule aangedreven door stappenmotor en omhult product in dubbel station.
Meegeleverde technische tekening
1. Handleiding.
2. De tekening van de machineassemblage.
3. Pneumatische en controletekening.
4. Elektrische en besturingstekening.
5. Lijst met reserveonderdelen en slijtageonderdelen.

Machine Basic Parameter
filament diameter: 1,0 ~ 5,0 mm
Snelheid van voeding: ≤2,0 m / s
Oprolinradium: 70 ~ 100 mm
Oprollengte: 5 ~ 30 m
Productiesnelheid: 2 ~ 5 stuks / min (op basis van 15 mlengte)
Vereiste operator: 1 persoon (kan 2 ~ 4 eenheden bedienen)
Lengte van de machine: 1350 mm
Breedte van de machine: 650 mm
Hoogte van de machine: 1700 mm
Gewicht van de machine: Ca. 300 kg
Voeding: 1 fase AC 220V 50Hz 2Kw
Perslucht: 0,4 ~ 0,6 Mpa1 m3 / uur

Wat is de primaire functie van de automatische kunststof filament snij- en opwikkelmachine ACE0001?

De ACE0001 is een geautomatiseerde industriële machine ontworpen voor de geïntegreerde verwerking van kunststof monofilament. De primaire functie is om automatisch kunststof filament op een ingestelde lengte te snijden, het op te wikkelen tot een compacte spoel of bundel, en vervolgens de spoel te omwikkelen (vast te binden of te beveiligen) om ontrafelen te voorkomen. Deze end-of-line automatisering is essentieel voor het produceren van afgewerkte, retail-klare spoelen van producten zoals grastrimmerlijn en nylon monofilament.

Welke filamentdiameterrange en productiesnelheid kan de ACE0001 machine aan?

De ACE0001 is ontworpen om kunststof filamenten te verwerken met een diameterbereik van 1,0 mm tot 5,0 mm, waardoor het veelzijdig is voor diverse monofilamentproducten. Het werkt met een productiesnelheid van 2 tot 5 stuks per minuut. De exacte snelheid binnen dit bereik hangt af van factoren zoals filamentdiameter, spoelgrootte en het specifieke snij- en omwikkelprogramma dat via het PLC-besturingssysteem is geselecteerd.

Hoe wordt de machine bediend en bestuurd?

De bediening is gestroomlijnd via een gebruiksvriendelijk, PLC-gestuurd systeem met een aanraakscherminterface. De PLC (Programmeerbare Logische Controller) zorgt voor een precieze, herhaalbare en betrouwbare automatisering van de volledige snij-, opwikkel- en omwikkelcyclus. Operators gebruiken het aanraakscherm om parameters (zoals lengte en spoelaantal) in te voeren, programma's te selecteren, de productiestatus te monitoren en diagnostiek uit te voeren, waarbij slechts één operator nodig is om de machine efficiënt te laten draaien.

Wat zijn de belangrijkste voordelen van het gebruik van deze geautomatiseerde machine ten opzichte van handmatige methoden?

De ACE0001 machine biedt aanzienlijke voordelen: 1) **Verhoogde productiviteit:** Automatiseert een arbeidsintensief proces, met 2-5 consistente spoelen per minuut. 2) **Uniforme kwaliteit:** PLC-besturing zorgt ervoor dat elke spoel identiek is in lengte, wikkelspanning en veilige omwikkeling. 3) **Arbeidsefficiëntie:** Vereist slechts één operator, wat arbeidskosten en fysieke belasting vermindert. 4) **Minder afval:** Precisie snijden en gecontroleerd opwikkelen minimaliseren filamentafval. 5) **Verbeterde veiligheid:** Automatiseert de omgang met scherpe snijders en wikkelmechanismen, wat een veiligere werkomgeving creëert.

Is de ACE0001 geschikt voor het produceren van andere producten dan grastrimmerlijn?

Ja, absoluut. Hoewel grastrimmerlijn (nylon monofilament) een primaire toepassing is, is de ACE0001 een veelzijdige kunststof filamentverwerkingsmachine. Het is ideaal voor elke industrie die afgewerkte spoelen van flexibel kunststof monofilament vereist, zoals vislijn, nylon borstelharen voor borstels, kabelbinders, of andere industriële en consumenten nylon filamenten binnen het 1,0-5,0 mm diameterbereik. De programmeerbaarheid maakt het mogelijk om aan te passen aan verschillende opwikkel- en verpakkingsspecificaties.
