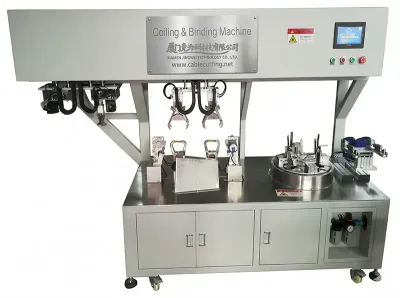

Automatische Oprol- en Bindmachine voor Kabels WPM-RT-82T

Name: Automatische Oprol- en Bindmachine voor Kabels WPM-RT-82T
Brand: JINGWEI
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Automatische wikkel- en bindmachine WPM-RT-81T
Geschikt voor AC/DC/USB-kabel
Opwinduiterlijk grote 8-delige enkelvoudige bindtape
Toepasselijke lijnlengte ≤10 m
Toepasselijke draaddiameter ≤ φ 12 mm
De afstand tussen de wikkeling is 150-300 mm
Binddiameter ≤45 mm
De koplengte is 0-130 mm
Staartlengte >0 mm
Productie-efficiëntie 1000 STKS /h (1-meter lijnlengte, 3 windingen, ontsluiting en staart)
Toepasbare druk 0,55-0,65 Mpa
Toepasselijke bindband ≤7,5 KG / rol
Toepasselijke spanning 220V 50Hz
Machinevermogen ≤2800W
De machinegrootte is ongeveer 1040L * 720W * 1540H mm
Het gewicht van de machine is ongeveer 230 kg
Hoofdcomponenten:
Cilinder: Yadeke-cilinder en magneetventiel,
Motor: Wikkelservomotor 1500W Tarbot
Motor: lijnvertaling servomotor 750W Tarbot
Motor: 57 stappenmotor donder race
Motor: Gedraaide bindriem 57 stappenmotor donder race
Motor: opslag bindriem 6W vaste snelheid
Neem lijnvertaling: dubbele schuifregelaar
PLC: kracht
Scherm: Afmetingsregeling
Voeding: heldere inslag
Frame: ijzeren frame, geverfd, blauw en wit
Draadgrijper/draaiende klauw/onderste klauw Materiaal: roestvrij staal
Aandrijfsysteem: servosysteem met hoge betrouwbaarheid, een besturingssysteem voor een stabiele industriële controller
met hoge snelheid 1. nieuwe stijl, hoge matching, rond de grote 8 vormen, stropdas 1 stropdas;1. Nieuwe stijl. Hoge matching. Rond de grote 8 vormen. gelijkspel 1 gelijkspel;
2. geschikt voor AC-draad. stroomkabel. dikke lange draad. touw. en slang;
3. de wikkelmotor keurt een servo van 1500 W (1000 tpm) goed. vol vermogen. stabieler;
4. neem de motor 750W servo van de lijnvertaling. Elimineer het fenomeen van stapverlies en het demagnetisatieprobleem van de stappenmotor. vertaling is stabieler;
5. Het bovenste transparante chassis. Lay-out en kwaliteit van de pijpleiding in één oogopslag. Hoogwaardige sfeer. Drie zijden + bovenste vier zijden kunnen worden gedemonteerd. handig onderhoud;
6. Onafhankelijke kast van de machtsdistributie. kan in zijn geheel worden verwijderd. Elektrische leidingen standaard. net. standaard. handig onderhoud;
7. Het draagvermogen van de bindriem kan oplopen tot 7,5 kg. verkorting van de tijd voor het verwisselen van de bindriem. en het verbeteren van de werkefficiëntie;
8. Er wordt een aparte knop toegevoegd aan de structuur van de spuugriem. wat handiger is voor installatie en foutopsporing;
9. Rubberen band onder de optimalisatie van de klauwstructuur. Maak elastiekjes slijtvaster. installatie en debuggen handiger,
10. De barometer upgrade. kan automatisch filteren. drainage;
11. Aluminium plaat. conversie plaat. Volledig opgewaardeerd tot staalmateriaal. de machine is duurzamer;
12. De verbindingsstructuur van de draaiende klauw. Grijpklauw en onderklauw is gemaakt van roestvrij staal. die stabieler en mooier is.
13. Upgrade van de spoelstructuur. Minder geluid. stabieler;
14. De productie-efficiëntie kan 1000 stuks/uur bereiken. arbeidsbesparing opleveren;
15. Eenvoudig te bedienen. Makkelijk te debuggen. gemakkelijk te onderhouden;
16. Klein formaat. neemt de plaats niet in. spaar de huur;
17. Gehumaniseerd ontwerp. de vermoeidheidsintensiteit van het personeel verminderen;
18. okt. Programmeerbare logische controller (PLC) besturing. Tweetalige mens-machine-interfacebesturing;
18, Programmeerbare logicacontrolemechanisme (PLC) controle, Tweetalige mens-machine interfacecontrole;
Super lange kop en staart, cirkelvormige wikkel- en bindmachine:
Opwindend uiterlijk Cirkel Enkele stropdas / dubbele stropdas
De binnendiameter van de cirkel is 90-180 mm
De geschikte draaddiameter van 3-10 mm.
Toepasselijke lengte 1-10m
Kop en staart blijven lang 600-750mm
Binddiameter ≤40mm
Het is geschikt voor het binden van tape die ijzeren kern
bedekt Machine-efficiëntie ≤600PCS/H
Het machinevermogen is ongeveer 3,5 kW
De machinegrootte is ongeveer 1900W * 800D * 1600Hmm
Machinegewicht: ongeveer 600 kg
Niet-standaard, superlange kop en staart, cirkelvormige wikkel- en bindmachine (WPM-RT-02M):
Cilinder: Yadeke cilinder en magneetventiel
Motor: Wikkeling hoofdservomotor 1500W Tarbot
Motor: lijnvertaling servomotor 750W Tarbot
Motor: 57 stappenmotor donderrace
Motor: Gedraaide bindriem 57 stappenmotor donderrace
Motor: opslag bindriem 6W vaste snelheid
PLC: kracht
Scherm: Afmetingsregeling
Relais: Omron
Frame: ijzeren frame exterieur geverfd computergrijs
Het aandrijfsysteem is een servosysteem
met hoge betrouwbaarheid Het besturingssysteem is een snelle en stabiele industriële controller en systeemsoftware.

Welke soorten kabels kan de WPM-RT-82T automatische kabelopwikkel- en bundelmachine verwerken?

De WPM-RT-82T is ontworpen om een breed scala aan veelvoorkomende stroom- en datakabels te verwerken, inclusief netstroomkabels, gelijkstroomkabels en USB-draden. Het is geschikt voor kabels met een maximale buitendiameter van ≤12 mm en lengtes tot ≤10 meter, waardoor het een veelzijdige oplossing is voor fabrikanten en verwerkers van diverse elektronische en elektrische kabelbomen.

Wat is de productie-efficiëntie van deze automatische kabelopwikkelmachine?

Deze industriële kabelbundelaar biedt hoogwaardige automatisering met een efficiëntie van tot 1000 stuks per uur. Deze consistente output verhoogt de productiviteit aanzienlijk, verlaagt de kosten voor handmatige arbeid en zorgt voor een uniforme spoelkwaliteit bij bulkdraadverwerkingsoperaties.

Hoe werkt de automatische bundelfunctie op deze machine?

De machine integreert een volledig automatisch draadbindmechanisme. Nadat de kabel precies is opgewikkeld tot een ingestelde lengte, brengt het systeem automatisch een veilige binding of band (meestal een twist-tie of kabelbinder, afhankelijk van de configuratie) aan om de spoel te bundelen, waardoor het proces wordt voltooid zonder handmatige tussenkomst voor een professionele, verzendklaar gebonden bundel.

Wat zijn de belangrijkste voordelen van het gebruik van een automatische machine zoals de WPM-RT-82T voor kabelopwikkeling?

Belangrijke voordelen zijn een aanzienlijke toename van de productiesnelheid en consistentie, verminderde fysieke belasting en arbeidskosten verbonden aan handmatig opwikkelen, en een verbeterde productpresentatie met uniforme, professioneel gebonden spoelen. Als een duurzame industriële oplossing zorgt het voor langdurige betrouwbaarheid, minimaliseert het menselijke fouten en verbetert het de algehele workflowefficiëntie bij kabelboomassemblage.

Is deze machine geschikt voor kleine series of aangepaste kabelproductieruns?

Ja, hoewel uitstekend geschikt voor grootschalige productie (1000 stuks/uur), is de WPM-RT-82T ook aanpasbaar voor kleinere of aangepaste series. De instellingen kunnen worden aangepast voor verschillende kabellengtes en spoeldiameters (binnen de capaciteit van ≤12 mm, ≤10 m), wat flexibele werking mogelijk maakt voor diverse productieschema's en specifieke klantvereisten voor AC-, DC- of USB-kabels.
