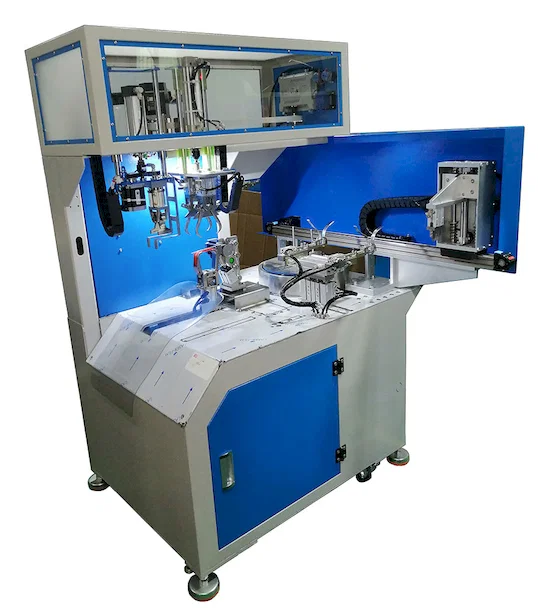

De WPM-URT-81M snijdt coaxkabel tot 10 mm, stript het uiteinde, wikkelt de lengte met een wikafstand van 80-200 mm en bindt de spoel met een bundelband bij 40 mm of minder. De snijlengte loopt van 1-5 m bij ±2 mm/m en de capaciteit is 1300 pcs/h. De klem- en bindbeweging is pneumatisch en werkt bij 0,5-0,6 MPa.
Coax wordt gewoonlijk op een tafelsnijder gesneden, met de hand of op een roterende stripper gestript en daarna opgerold en gebonden, waarbij de lengte bij elke stap opnieuw wordt gemeten. Dit model houdt de lengte in één doorgang binnen ±2 mm/m, zodat het opnieuw meten, het handmatig strippen en het overdragen van losse spoelen vervallen. De nominale capaciteit van 1300 pcs/h geldt voor het bereik van 1-5 m.
Het is de enige machine in deze groep die uitsluitend voor coax is bedoeld. De nauwkeurigheidsklasse onderscheidt het model van de kabelmachines: ±2 mm/m hier tegenover ±15 mm bij de CPRT-units, omdat een coaxuiteinde op een connector moet aansluiten en niet op een klemmenblok. Daar staat een korter snijvenster van 1-5 m tegenover en een frame van 300 kg bij 3,5 kW, ruim onder de 1200 kg van de kabellijnen.
Belangrijkste kenmerken
1. Coaxbewerking in één doorgang: snijden, uiteinde strippen, wikkelen met 80-200 mm afstand, binden bij 40 mm of minder.
2. Kabeldiameter tot 10 mm, waarmee zowel dunne dropcoax als dikke feedercoax in dezelfde opstelling wordt gedekt.
3. Snijnauwkeurigheid ±2 mm/m over 1-5 m, de nauwste in deze groep, waar de kabelmodellen op ±15 mm zijn gespecificeerd.
4. 1300 pcs/h nominale capaciteit, de hoogste in het programma, bij lengtes van 1-5 m.
5. Wikafstand 80-200 mm, zodat de omvang van de spoel op de doos wordt afgestemd en niet op een vaste ring.
6. Pneumatische klem en binding bij 0,5-0,6 MPa; 3,5 kW, 1200 x 1500 x 1600 mm, ongeveer 300 kg.
Technische specificaties
| Parameter | Specificatie |
|---|
| Modelnummer | WPM-URT-81M |
|---|
| Geschikte draaddiameter | ≤10 mm |
|---|
| Snijlengte | 1-5 m |
|---|
| Snijnauwkeurigheid | ±2 mm/m |
|---|
| Wikafstand | 80-200 mm |
|---|
| Binddiameter | ≤40 mm |
|---|
| Productiecapaciteit | ≤1300 pcs/h |
|---|
| Geschikte luchtdruk | 0.5-0.6 MPa |
|---|
| Voeding | 220 V / 50 Hz |
|---|
| Machinevermogen | 3.5 kW |
|---|
| Afmetingen | 1200 L x 1500 W x 1600 H mm |
|---|
| Gewicht | 300 kg |
|---|
Toepassingen
— Leidingen voor bewakingscamera's: 1-3 m dunne videocoax, gesneden, aan de connectorzijde gestript en als spoel gebonden voor installatiesets.
— Breedband- en satellietfeeder: 7-10 mm coax, gesneden op 3-5 m, gestript en gebonden voor abonneepakketten.
— Zendontvanger- en antennefeeder: 5-8 mm coax in vaste lengtes, gebonden met het gestripte uiteinde vrij.
— Rack- en studiobekabeling: 1-2 m coaxjumpers, gesneden op ±2 mm/m en opgerold voor patchpanelen.
— Test- en meetleidingen: korte coaxassemblages, opgerold en gebonden, met de stripdiepte aangehouden voor het monteren van connectoren.
