Volautomatische krimp- en inzetautomaat twee koppen JW-DHHI

📅 2026-05-05 👁️ 1,283
  • Productmodel: JW-DHHI

  • Specificaties

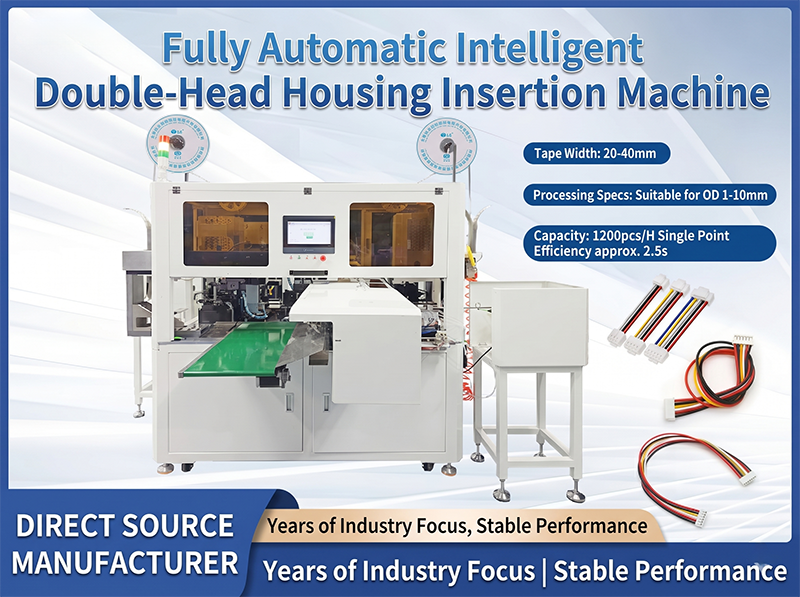

    Volledig automatische dubbele kop terminalkrimpmachine, vertinnings- & behuizingsinvoegmachine JW-DHHI
    Toepasbare draad AWG18–32
    Snijlengte 50mm–800mm
    Striplengte 0.1mm–10mm
    A‑einde strippen 0.1mm–8mm (met twijnen & vertinnen)
    B‑einde strippen 0.1mm–10mm (zonder twijnen & vertinnen)
    Kabeldiameter 1.5mm–5mm
    Krimppositie Digitale aanpassing
    Voeding AC 220V 50/60 Hz
    Afmetingen 2340×2100×1700mm
    Gewicht Ongeveer 1000KG
    Capaciteit 1300–1700 stuks/uur (voor 2PIN 5‑positie korte draden, productafhankelijk)
  • Vraag nu een offerte aan

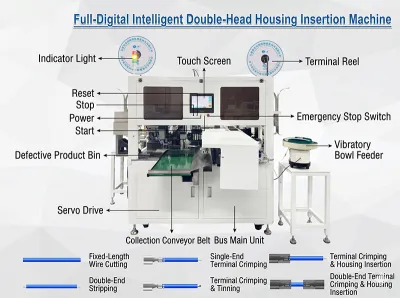

De JW-DHHI is een volautomatische krimpautomaat met twee koppen die ook twijnt, vertint en behuizingen plaatst, zodat een leiding de cel aan beide uiteinden afgewerkt verlaat in plaats van naar een tweede station te gaan. De machine verwerkt draad van AWG18–32 met snijlengtes van 50 tot 800 mm en stripdieptes van 0,1 tot 10 mm. Kabelboomfabrieken die connectorassemblages in volume bouwen, gebruiken het toestel om het plaatsen van behuizingen en de krimpkwaliteit onder één besturing te houden.

Belangrijkste kenmerken

  • Behuizing aan beide uiteinden — inzetten aan twee zijden en aan één zijde zijn beide programmeerbaar, inclusief opdrachten met lange en korte draad waarbij het verre uiteinde wordt gekrompen nadat de behuizing is geplaatst.
  • Twijnen en vertinnen aan de A-zijde — twijnen en dompelvertinnen aan één zijde verlopen binnen de cyclus, met 0,1–8 mm strip aan die zijde en 0,1–10 mm aan de andere zijde.
  • Krachtbewaking op twee kanalen — de krimpkracht wordt op beide koppen bewaakt, terwijl een CCD-camera de aanwezigheid en positie van de aansluiting in realtime controleert.
  • Afkeuren van fouten — foutieve delen worden automatisch uitgesorteerd en de foutlocatie wordt getoond, zodat de operator de oorzaak verhelpt in plaats van bakken met de hand te sorteren.
  • Hybride servo-aandrijving — stille servo-assen verplaatsen de stations snel met de positioneringsnauwkeurigheid die fijnere inzet vereist.
  • Zelfresetende twijnunit — de twijnunit keert voor elke draaddiameter naar nul terug zonder handmatige afstelling.
  • Voorzichtige invoer — een trilbunker met instelbare frequentie en helling verplaatst aansluitingen zonder de plating te krassen of de baan te blokkeren.

Technische specificaties

ModelJW-DHHI machine voor het plaatsen van behuizingen met twee koppen
Geschikte draadAWG18–32
Snijlengte50–800 mm
Stroplengte0.1–10 mm
Strippen A-zijde0,1–8 mm, met twijnen en vertinnen
Strippen B-zijde0,1–10 mm, zonder twijnen en vertinnen
Kanaaldiameter1.5–5 mm
KrimppositieDigitale afstelling
Kracht1300–1700 pcs/h bij 2PIN-draad met 5 posities
VoedingAC 220 V, 50/60 Hz
Afmetingen2340 × 2100 × 1700 mm
GewichtApprox. 1000 kg

Toepassingen

  • Elektronische kabelbomen die in kunststof behuizingen eindigen
  • Deelassemblages voor auto's met gemengde aansluit- en behuizingzijden
  • Kabelbomen voor huishoudelijke apparaten in lange productiereeksen

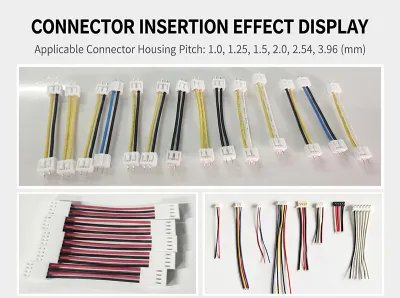

  • Connectorassemblages waarbij krimpen en inzetten in één cyclus vallen
  • Bedrading voor industriële besturing met vertinde getwijnde paren

Waarom dit model

Eén besturing dekt krimpen, twijnen, vertinnen en inzetten, wat de buffer en het opnieuw hanteren wegneemt die aparte stations vereisen. Programma's worden per product opgeslagen, zodat een omschakeling een bestand oproepen plus een matrijswissel is en geen mechanische reset. De uitvoering is een volwaardige automatische kabelboomverwerkingsmachine, waarbij een machine voor krimpen, vertinnen en inzetten en een krimpunit met CCD-inspectie één frame en één afkeurpoort delen. Fixtures voor afwijkende behuizingen worden als maatwerk op basis van de klanttekening geoffreerd, en inbedrijfstellingsondersteuning wordt direct vanaf de fabriek gegeven.
