Spuitgietmachine JY-250ST voor patchcords JW-AP26

📅 2025-04-29 👁️ 2,691
  • Productmodel: JW-AP26

  • Specificaties

    Model: JY-250ST
    Uitwerpassemblage: Rechte schroef
    Temperatuurregeling: Tweefasentemperatuur
    Matrijsassemblage: Lagedruk gesloten
    Installatie: Enkele mal of dubbele pendeltafel
  • Vraag nu een offerte aan

De JY-250ST is een verticale spuitgietmachine voor het omspuiten van patchcordconnectoren: RJ45-stekkers, tules en gevormde trekontlasting op voorgekrompen kabelsets. De machine heeft recht uitwerpen via de schroefas, lagedruk-matrijswering en een enkele matrijs of een dubbele wisseltafel.

Een patchcord wordt omspoten rond een connector die al is afgemonteerd, zodat contacten, krimp en draadeinden in de holte liggen en geen sluitkracht of braam kunnen opnemen. Het lagedrukcircuit stopt de sluitslag wanneer de matrijsvlakken weerstand voelen, waardoor de cyclus blokkeert in plaats van de stekker te pletten. De materiaalbuis kan omhoog voor purgen en kleurwissel tussen PVC-batches, en de uitwerper wordt rechtstreeks op de schroefas aangedreven zodat de uitwerpplaat haaks blijft op een kleine matrijs met meerdere holtes.

Binnen de JY verticale serie is de 250ST het frame voor patchcords: de JY-200ST wordt gebruikt voor het omspuiten van USB- en telefoonsnoeren, en de 45-tons JY-450ST voor 3-polige stekkerlichamen. De 250ST is de uitvoering met de dubbele wisseltafel, waarbij het ene station wordt beladen terwijl het andere onder inspuiting staat; dat telt wanneer de belaadtijd langer is dan de spuitcyclus.

Belangrijkste kenmerken

1. Lagedruk-matrijswering stopt de sluiting wanneer de matrijsvlakken weerstand voelen, wat de gekrompen contacten en draadeinden in de holte beschermt.

2. Recht uitwerpen via de schroefas drijft de uitwerper direct op de schroefas aan, zodat de uitwerpplaat haaks blijft op kleine connectormatrijzen met meerdere holtes.

3. Oplichtbare materiaalbuis laat de cilinder omhoog brengen voor purgen en kleurwissel tussen PVC-batches.

4. Enkele matrijs of dubbele wisseltafel: bij de wisseluitvoering wordt het ene station beladen terwijl het andere inspuit, zodat de belaadtijd de cyclus niet bepaalt.

5. Temperatuurregeling in twee of drie fasen stelt de cilinderzones apart in, zodat een compound met een koelere voorzone dan de achterzone kan draaien.

6. Zwenkbaar bedieningspaneel met toetsenbord en scherm, zodat spuit- en cyclusinstellingen bij de matrijs worden gemaakt en niet bij een kast achter de machine.

Technische specificaties

ParameterSpecificatie
ModelJY-250ST
MachinetypeVerticale spuitgietmachine voor het omspuiten van patchcords
UitwerpwijzeRecht uitwerpen via de schroefas
TemperatuurregelingTwee/drie fasen
MatrijsbeveiligingLagedruk gesloten matrijs
MateriaalbuisOplichtbaar voor reiniging
OpstellingEnkele matrijs of dubbele wisseltafel
ToepassingRJ45-patchcordstekkers, tules en trekontlasting

Toepassingen

— RJ45-patchcords: stekker en tule omspoten op voorgekrompen Cat5e- en Cat6-sets.

— Netwerkkabelsets: gevormde trekontlasting bij de connectorinvoer op kabel met geslagen geleiders.

— Vooraf afgemonteerde patchpanelen: korte patchkabels in één wisselcyclus omspoten.

— Patchcords op maat: gekleurde PVC-tules op dezelfde matrijs in de gevraagde kleur gespoten.

— Kabeltoevoer voor datacenters: patchkabels afgewerkt met gevormde tules en een gedefinieerde buigontlasting.

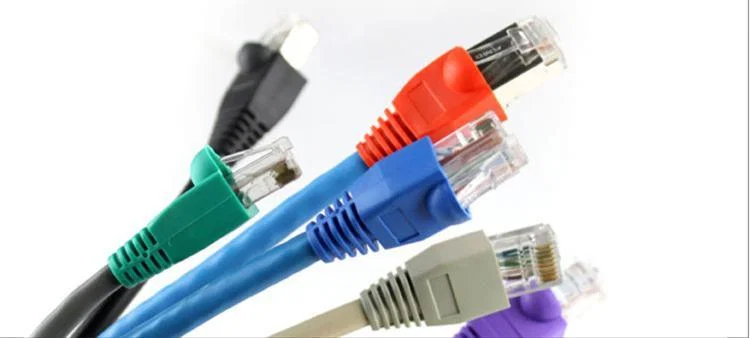

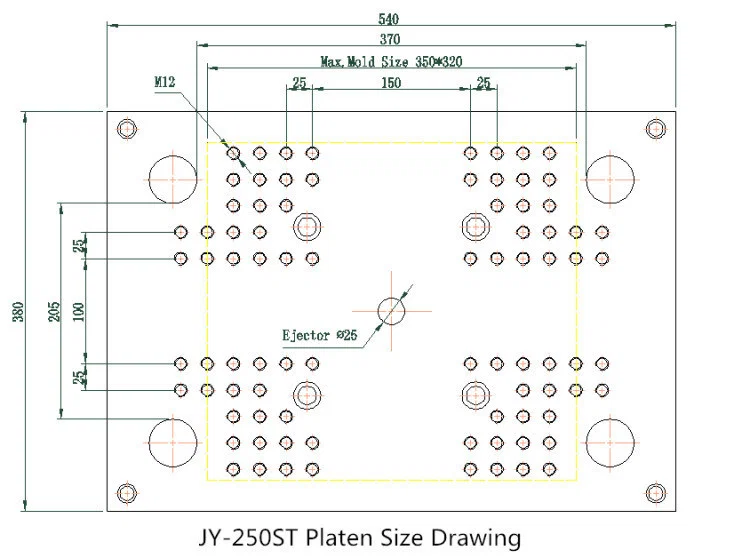

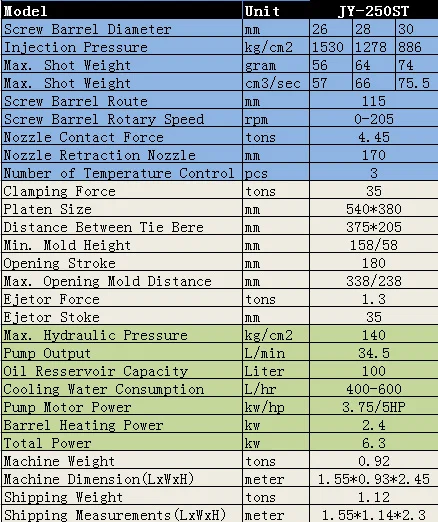

Specificatietabel van de JY-250ST met 35 ton sluitkracht, schroef 28-30 mm en plaatafmetingMaartekening van de JY-250ST plaat met 540 mm breedte en matrijs tot 350x320 mmGekleurde Cat5e-patchcords met rode, blauwe, groene en grijze gespoten RJ45-tules
