Pneumatische verticale stripmachine 30 mm WPM-4F

📅 2025-04-28 👁️ 2,281
  • Productmodel: WPM-4F

  • Specificaties

    Modelnummer: WPM-4F
    Voeding: AC110/220V
    Luchtdruk: 0.5-0.7 MPa
    Maximale striplengte: 30 mm
    Afmetingen: 280 x 200 x 320 mm
  • Vraag nu een offerte aan

De WPM-4F is een verticale pneumatische stripmachine voor kabeluiteinden die een langere staart nodig hebben. Hij gebruikt dezelfde neerwaartse messlag als de rest van de verticale WPM-serie maar verlengt de stroplengte tot 30 mm, waarbij het draad met de hand aan de voorzijde van de kop wordt geplaatst. De voeding is AC 110 V of 220 V en de machine werkt op 5-7 kg perslucht.

De langere slag is het praktische verschil met een handgereedschap: een staart van 30 mm is met de hand moeilijk haaks te trekken zonder dat de isolatie aan één kant scheurt, en het verticale mes houdt de snijring over die hele lengte concentrisch. Ook verschilt de machine van horizontale strippers in de bewegingsrichting, omdat het mes in een vast draad neerdaalt in plaats van het draad langs een vast mes te trekken, wat telt wanneer de kabel stijf is.

De 4F staat één stap boven de WPM-3F, die bij een stroplengte van 20 mm in een frame van 260 x 150 x 270 mm stopt. De 4F heeft een hogere kop met twee cilinderposities en een groter lichaam van 280 x 200 x 320 mm, zodat hij zwaardere kabeluiteinden en een langere treklengte aanvaardt. Waar een getwiste staart nodig is, combineert de WPM-4F+T strippen en twisten in één cyclus over 3-30 mm; waar de isolatie moet worden verweekt in plaats van gesneden, gebruikt de WPM-3FA elektrische verwarming in plaats van lucht.

Belangrijkste kenmerken

1. Stroplengte 30 mm voor staarten die dieper in een klem of lasverbinding moeten reiken.

2. Twee verticale cilinderposities op de kopplaat, wat een langere geleide slag geeft dan de 3F met 20 mm.

3. Pneumatische aandrijving met 5-7 kg luchttoevoer en geen elektrische actuator in het snijtraject.

4. Dubbele voedingsspanning, AC 110 V of 220 V, voor beide marktspanningen.

5. Frame van 280 x 200 x 320 mm, groter dan de 3F om de verlengde kop te dragen.

6. Draadplaatsing aan de voorzijde, zodat de operator de snijring ziet sluiten voordat het mes de onderste stand bereikt.

Technische specificaties

ParameterSpecificatie
ModelWPM-4F
TypeVerticale pneumatische stripmachine
VoedingAC 110 V / 220 V
Luchtdruk5-7 kg
Stroplengte30 mm
Afmetingen280 x 200 x 320 mm

Overzicht van het assortiment

De WPM-3F-serie deelt één verticaal stripplatform. Eenvoudige modellen strippen alleen, de H-uitvoering voegt een verwarmd mes toe en de T-uitvoeringen strippen en twisten meeraderige kabels in één doorgang. Vergelijk hieronder de capaciteit en de voetafdruk.

ParameterWPM-3FWPM-4FWPM-3F+HWPM-3F+TWPM-4F+T
FunctieAlleen strippenVerwarmd mesStrippen en twisten
Draaddikte (AWG)AWG 18–32AWG 18–32AWG 18–32
Stroplengte20 mm30 mm20 mm20 mm30 mm
Luchtdruk5–7 kg5–8 kg5–7 kg5–7 kg5–8 kg
Afmetingen (L×B×H)260×150×270 mm320×190×320 mm260×150×270 mm260×150×270 mm320×190×320 mm
Netto gewicht14 kg18 kg14 kg14 kg18 kg
VerpakkingHouten kist, standaard exportverpakking

Toepassingen

— Montage van zware kabelbundels: mantel en isolatie tot een staart van 30 mm gestript voor het persen van kabelschoenen.

— Productie van netsnoeren en apparaataders: lange staarten gestript voor schroefklemmen en trekontlasting.

— Bedrading van industriële besturingskasten: meeraderig kabel gestript om met speling klemmenblokken te bereiken.

— Bundels voor nieuwe energie en accupakketten: kabeluiteinden voorbereid op boutverbindingen.

— Reparatie- en revisiewerkplaatsen die beschadigde mantel op geïnstalleerde kabel terugstrippen.

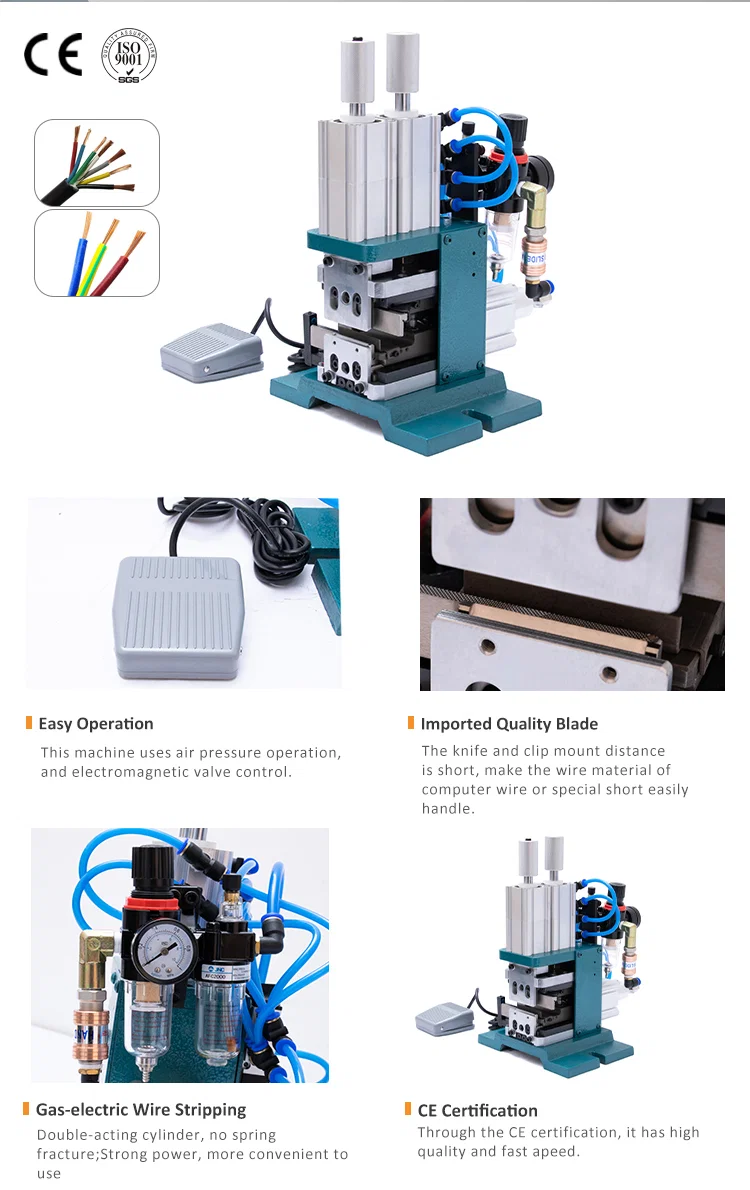

WPM-4F verticale pneumatische draadstripmachine met luchtreducer, voetschakelaar en detail van het mes
