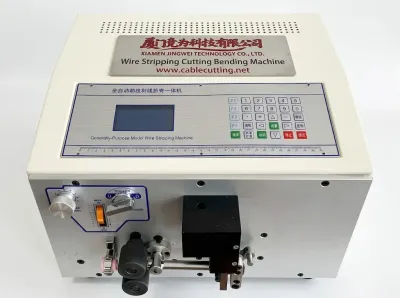

De WPM-09ZWJ is een volautomatische CNC-draadverwerkende machine die kabel in één doorgang snijdt, aan beide einden stript en buigt. De machine verwerkt draad van 2,5 tot 16 mm², snijdt op elke lengte tussen 1 mm en 100.000 mm en stelt de strip aan de kop van 0 tot 20 mm en aan de staart van 0 tot 20 mm afzonderlijk in. De output loopt van 1000 tot 2000 stuks per uur, wat bundelwerk van eerste monsters tot productiepartijen dekt.
Bij kabel van 10 tot 16 mm² slibben de aanvoerrollen van een lichte stripper door, en handmatig strippen laat gekerfde strengen achter en striplengtes die tussen operators verlopen. De WPM-09ZWJ gebruikt twee aandrijvingen: het ene rollenpaar meet de lengte, het tweede houdt de kabel tijdens de messlag. Een koker van 10 mm houdt de kabel gecentreerd bij het mes, en de aandrukrol is vanaf het frontpaneel verstelbaar zodat de grip op PVC-, teflon-, siliconen- of glasvezelisolaatie kan worden afgestemd. De snijtolerantie wordt op ±(0,002 × L) gehouden.
Binnen het assortiment is de WPM-09ZWJ het model voor grote doorsneden: de WPM-903 stript aan twee zijden fijne draad van 26-36 AWG, en de WPM-4.5-32 snijdt ribbelslang in plaats van geleider. Ten opzichte van een snij- en stripmachine neemt het buigstation achter het mes een tweede hanteringsstap weg, zodat een gebogen staart uit dezelfde cyclus komt als de strip.
Belangrijkste kenmerken
1. Doorsnedenbereik van 2,5-16 mm², aangevoerd door een koker van 10 mm die de kabel bij het mes centreert.
2. Snijlengte programmeerbaar van 1 mm tot 100.000 mm bij een tolerantie van ±(0,002 × L), of ±2 mm bij een snede van 1000 mm.
3. Striplengtes aan kop en staart afzonderlijk instelbaar van 0 tot 20 mm, zodat beide einden in één cyclus klaar zijn.
4. Twee onafhankelijke aandrijvingen: een meetrollenpaar voor de lengte en een houdpaar voor de messlag, met instelling van de aandrukrol op het frontpaneel.
5. Verwerkingssnelheid van 1000-2000 stuks/uur, ingevoerd op het Engelstalige LCD-paneel met F1-F4-functietoetsen en een numeriek toetsenbord.
6. Verwerkt PVC-, teflon-, siliconen- en glasvezelisolaatie zonder meswissel; de buigunit staat achter het mesblok op dezelfde voet.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | WPM-09ZWJ |
|---|
| Machinetype | Automatische machine voor strippen, snijden en buigen van draad |
|---|
| Draaddoorsnede | 2,5-16 mm² |
|---|
| Kokerdiameter | 10 mm |
|---|
| Stroplengte (kop / staart) | 0-20 mm / 0-20 mm |
|---|
| Snijlengte | 1-100.000 mm |
|---|
| Snijtolerantie | ±(0,002 × L) |
|---|
| Verwerkingssnelheid | 1000-2000 stuks/uur |
|---|
| Display | Engelstalig LCD |
|---|
| Aandrijving | 2 aandrijvingen |
|---|
| Geschikte materialen | PVC, teflon, siliconen, glasvezel |
|---|
Toepassingen
— Bundels in de automotive: PVC-accu- en voedingskabel van 2,5-16 mm² in één cyclus gesneden, aan beide einden gestript en gebogen.
— Apparaatbedrading: met siliconen geïsoleerde verwarmings- en motorleidingen gestript en gevormd voor het insteken in klemmen.
— Schakelkasten: paneeldraad van 4-10 mm² op lengte gesneden met een gebogen staart voor DIN-klemmen.
— Hogetemperatuurbundels: met glasvezel geïsoleerde leidingen gestript zonder de vlecht te rafelen.
— Instrument- en sensorkabel: met teflon geïsoleerde aders met 0-20 mm strip aan elk uiteinde.
