Reservedelen OTP-applicatormatrijs JW-AP36
Reservedelen OTP-applicatormatrijs JW-AP36 Thumb

Reservedelen OTP-applicatormatrijs JW-AP36

📅 2025-04-29 👁️ 2,362

JW-AP36 is een set reservedelen voor de OTP-applicatormatrijs op terminalkrimpmachines. De set omvat de slijtende en positionerende delen van de matrijs en niet alleen de snede: de mesmatrijs, de terminalhouderbasis, de cutterseat, de afstandsring en de U-vormige cutterhouder. De set wordt gekocht om een applicator in bedrijf te houden, als voorraad of om een matrijs waarvan de seats zijn ingesleten te herbouwen.

De foto toont de matrijs als een assemblage van gestapelde blokken. Elke U-vormige cutterseat ligt in een sleuf die over het blok is gefreesd, en de seats zijn aan de mond afgerond om de terminalkoker op de aambeellijn te houden; de basisblokken hebben grote doorgaande gaten voor de bevestigingsschroeven. Aan de voorzijde zit een veer onder de voorste seat, die de voorbelasting op de stapel houdt zodat de seats tegen de terminal sluiten in plaats van te zweven. De afstandsringen bepalen de stapelhoogte en de houder verbindt de seats met de basis. Dit zijn passingen in honderdsten: een gepolijste seat of een verzwakte veer uit zich als een terminal die uit het midden zit, niet als een zichtbare breuk.

De delen worden afzonderlijk besteld op positie in de matrijs, omdat een herbouw meestal de seats en de veer vergt en niet de hele applicator. De reden om ze op voorraad te houden is stilstand: een applicator stopt de lijn wanneer een seat doorslijt, terwijl de matrijs verder gaaf is. Vervanging gebeurt per positie, waarbij de afstandsringen en de houder worden hergebruikt als ze nog vlak en haaks zijn.

Belangrijkste kenmerken

1. Reservedelen op matrijsniveau: mesmatrijs, terminalhouderbasis, cutterseat, afstandsring en U-vormige cutterhouder, de slijtende en positionerende delen van de applicator.

2. U-vormige cutterseat: aan de mond afgerond om de terminalkoker op de aambeellijn te houden, liggend in een sleuf over het blok.

3. Veervoorbelasting: een veer onder de voorste seat houdt de stapel tegen de terminal gesloten in plaats van zwevend.

4. Stapelhoogte via afstandsringen: de ringen bepalen de hoogte van de seatstapel, zodat de sluitpositie in de matrijs is ingebouwd.

5. Bestellen per positie: elk deel wordt geleverd voor een bepaalde positie in de matrijs, zodat een herbouw tot de versleten seats beperkt blijft.

6. Beheersing van stilstand: op voorraad gehouden, omdat een versleten seat de applicator stopt terwijl de rest van de matrijs nog bruikbaar is.

Technische specificaties

ParameterSpecificatie
ModelJW-AP36
ArtikelReservedelenset voor OTP-applicatormatrijs
Bevatte delenMesmatrijs, terminalhouderbasis, cutterseat, afstandsring, U-vormige cutterhouder
SeatvormU-vormig, afgeronde mond (foto)
AssemblageGestapelde houderblokken met veerbelaste voorste seat (foto)
CompatibiliteitOTP-applicator, terminalkrimpmachines
LeveringLosse delen per positie

Toepassingen

— OTP-applicatoren op terminalkrimpmachines, waar een versleten cutterseat moet worden vervangen zonder nieuwe matrijs.

— Herbouw van een applicator waarvan de seats zijn gepolijst en de koker niet meer in het midden houden.

— Voorraad voor kabelboomwerkplaatsen met meerdere applicatoren van hetzelfde matrijstype.

— Machines die van reel toegevoerde terminals bij een hoog aantal cycli verwerken, waar seats en veren het eerst slijten.

— Omstelling tussen terminalmaten, waarbij de seat en de afstandsringengroep als set worden gewisseld.

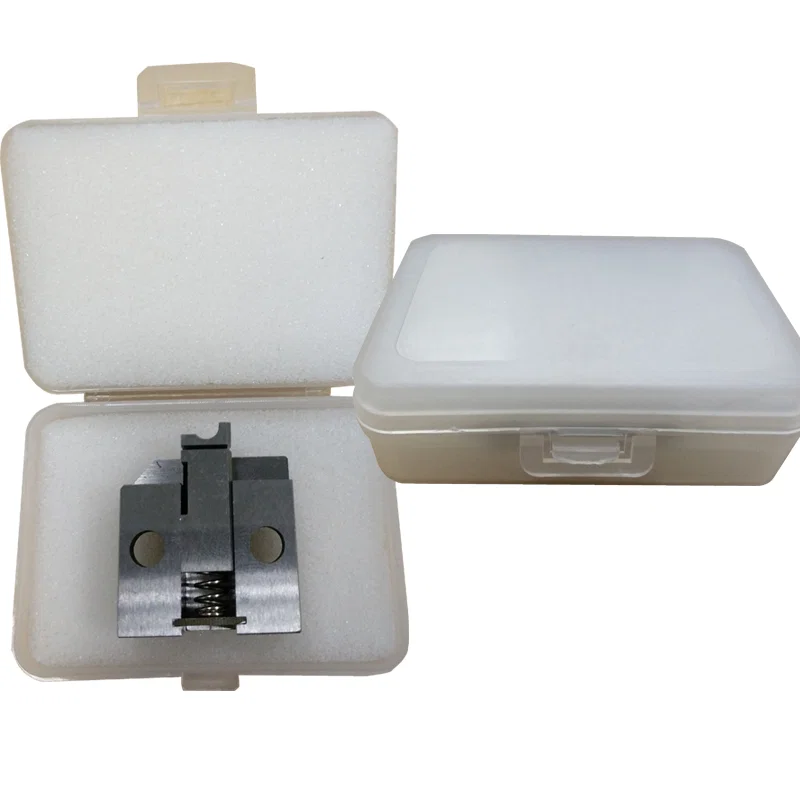

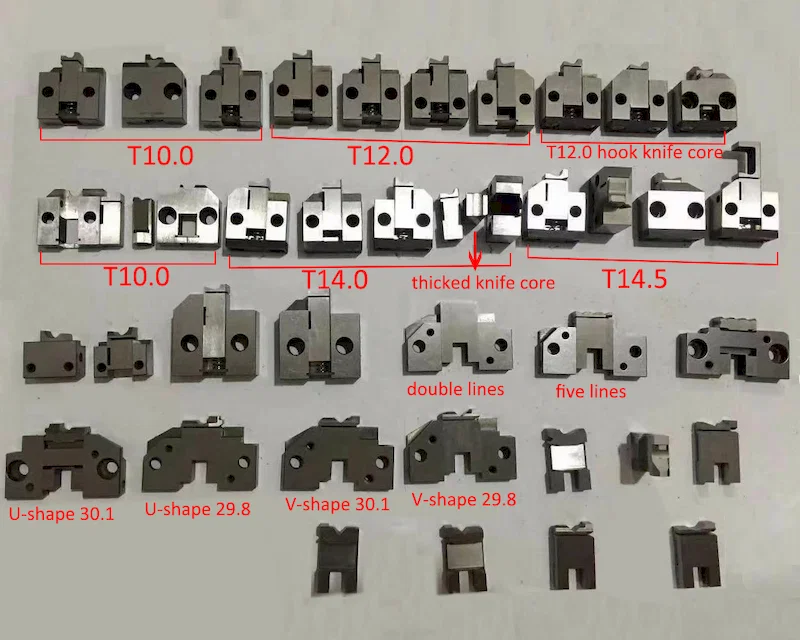

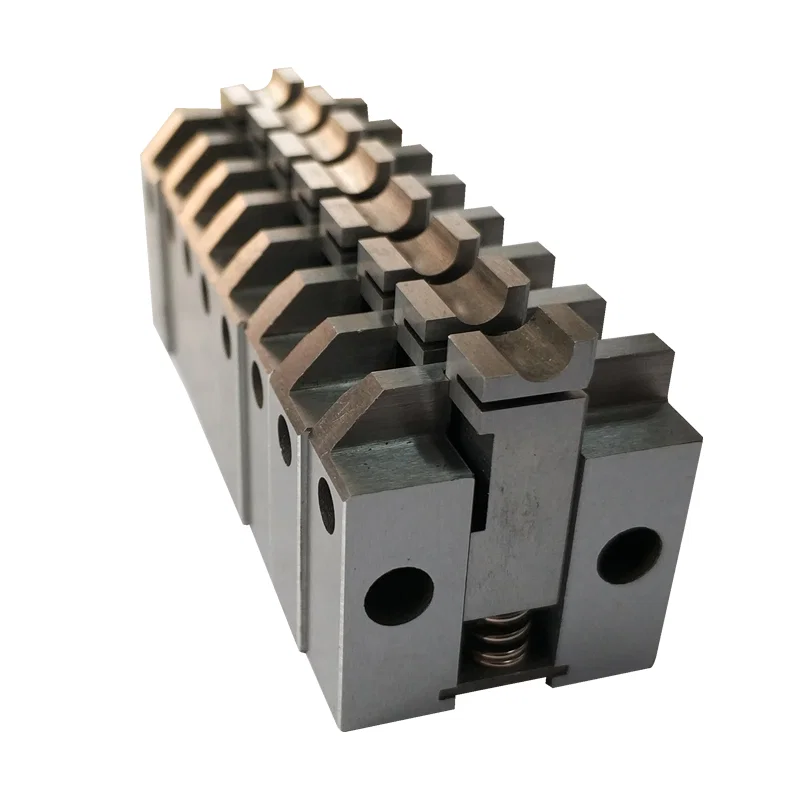

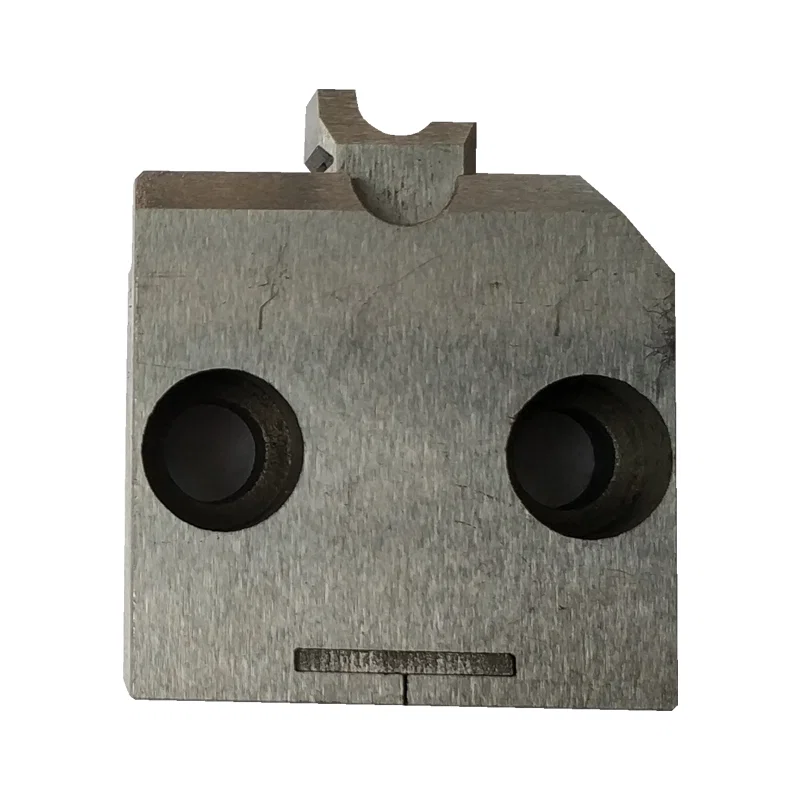

Rectangular applicator die block with U-shaped notch and two mounting boresApplicator cutter seat with spring loaded center plunger between two side blocksTwo applicator die blocks showing spring plunger and mounting holes from different anglesRow of six applicator dies stacked in one block with spring and curved notchesSide view of single applicator die block with spring loaded plungerDimension drawing of applicator die: 30 mm long, 29.7 mm high, 20 mm bore spacingApplicator die packed in foam lined plastic case, closed case beside itApplicator dies labeled T10.0, T12.0, T14.0, T14.5, U-shape and V-shape types
