JW-BL09 is een stripmes voor draadstripmachines en kabelsnijmachines, geleverd in wolfraamcarbide of snelsnelstaal. Het is het mes dat de isolatie vóór de snede opent, en het wordt als reservedeel bij de machine besteld en niet als universeel mes.

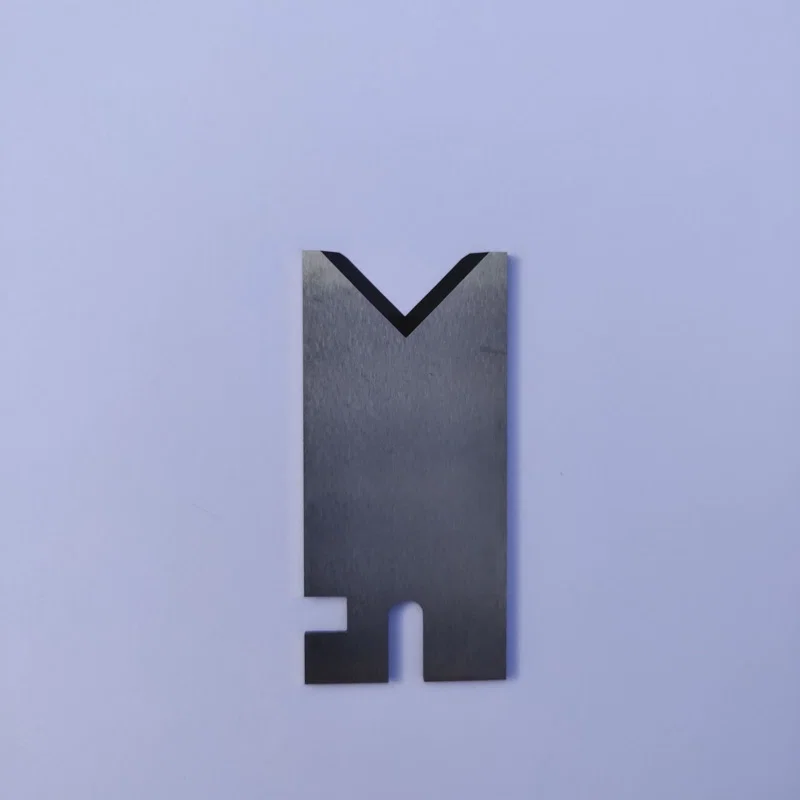

Het lichaam is een vlakke plaat met een open U-sleuf aan de achterzijde, en daarmee positioneert het mes zich op de houder: de sleuf laat het mes over de klemschroef vallen en op diepte zetten zonder de houder te demonteren. Het snijdende uiteinde is een dubbele V-neus, twee tegenover elkaar liggende V-flanken die van beide zijden tegelijk op de isolatie sluiten, zodat de snede rond de geleider loopt in plaats van erdoorheen te worden getrokken. Het voorste deel heeft een goudkleurige afwerking die het snijdende uiteinde tegenover het blanke lichaam markeert. De keuze tussen de twee materialen volgt de draad: wolfraamcarbide voor gevulde of abrasieve isolatie en voor hoge cyclusaantallen, snelsnelstaal voor PVC en algemene montagedraad waar een scherpere snede wordt gevraagd.
Messen worden op machinemodel en draadbereik gemaakt, en aangepaste geometrie is op aanvraag leverbaar. In de praktijk wordt een mes gewisseld wanneer de V-flanken een heldere slijtband tonen of wanneer gestripte uiteinden strengen beginnen mee te trekken, en door de U-sleuf kan dat bij de machine gebeuren zonder de instelling van de striplengte aan te raken.
Belangrijkste kenmerken
1. Materiaalkeuze: wolfraamcarbide voor abrasieve isolatie en lange series, snelsnelstaal voor PVC en algemene draad waar scherpte zwaarder weegt dan slijtvastheid.
2. Dubbele V-snede: twee tegenoverliggende flanken sluiten van beide zijden op de isolatie en snijden rond de geleider in plaats van erdoorheen te trekken.
3. Open U-sleuf: het mes valt over de klemschroef, zodat het op diepte kan worden gezet en gewisseld zonder de striplengte-instelling te verstoren.
4. Geslepen lichaam uit één stuk: neus en montagesleuf zijn in hetzelfde deel geslepen, zodat de snijkant haaks op de houder blijft.
5. Aangepaste geometrie: mesprofiel en V-opening worden op machinemodel en draadbereik gemaakt, niet op één standaardmaat (leverbaar op klantverzoek).
6. Vervangingsomvang: één mes, gewisseld wanneer de V-flanken een slijtband tonen of gestripte uiteinden strengen beginnen mee te trekken.
Technische specificaties
| Parameter | Specificatie |
|---|
| Model | JW-BL09 |
|---|
| Artikel | Mes voor draadstripmachine |
|---|
| Materiaalopties | Wolfraamcarbide of HSS |
|---|
| Snede | Dubbele V-stripneus (foto) |
|---|
| Montage | Open U-sleuf aan de achterzijde (foto) |
|---|
| Afwerking | Goudkleurig snijdend deel (foto) |
|---|
| Maatwerk | Leverbaar op klantverzoek |
|---|
| Toepassing | Draadstripmachines, kabelsnijmachines |
|---|
Toepassingen
— Draadstripmachines die PVC-montagedraad in kabelboommontage snijden en strippen.
— Kabelsnijmachines die het uiteinde in dezelfde cyclus als de snede strippen.
— Lijnen met gevulde of abrasieve isolatie, waar de wolfraamcarbide-uitvoering is gespecificeerd.
— Korte series en gemengde draadmaten, waar de snelsnelstaal-uitvoering een scherpere snede geeft voor zachte isolatie.
— Vervanging op machines waarvan het originele mes bij de V-flanken is versleten, met de bestaande houder en diepte-instelling.
